掌握绘图艺术用PlantUML绘制完美UML图表，开发者的福音

目录标题

  • 第一章: 引言
    • 1.1 PlantUML简介
    • 1.2 为什么C++开发者应该学习PlantUML
    • 1.3 选择适合需求的UML图表
      • 1.3.1 软件架构设计 - 类图 (Class Diagram)
      • 1.3.2 描述动态行为 - 活动图 (Activity Diagram)
      • 1.3.3 显示决策逻辑 - 流程图 (Flowchart)
      • 1.3.4 其他图表类型
    • 1.4 PlantUML图表类型比较
  • 第二章: PlantUML基础
    • 2.1 安装和设置
      • 2.1.1 安装前准备
      • 2.1.2 安装PlantUML
      • 2.1.3 配置环境
      • 2.1.4 验证安装
      • 2.1.5 使用PlantUML在线服务
        • **访问在线编辑器**
        • **使用在线编辑器**
        • **保存和共享**
    • 2.2 基本语法和约定
      • 2.2.1 PlantUML文件结构
      • 2.2.2 绘制元素
      • 2.2.3 属性和方法的表示
      • 2.2.4 注释和文档化
      • 2.2.5 布局和样式定制
    • 2.3 创建复杂图表
      • 2.3.1 组织复杂结构
      • 2.3.2 使用高级关系表示
      • 2.3.3 利用预处理指令
      • 2.3.4 集成与其他工具
  • 第三章: 创建类图
    • 3.1 类图基础 (Basics of Class Diagrams)
      • 3.1.1 类图的概念和组成 (Concept and Composition of Class Diagrams)
      • 3.1.2 类图的重要性 (Importance of Class Diagrams)
      • 3.1.3 类图的基本元素 (Basic Elements of Class Diagrams)
      • 3.1.4 类图与C++的关联 (Class Diagrams in Relation to C++)
    • 3.2 定义类和关系 (Defining Classes and Relationships)
      • 3.2.1 定义类 (Defining Classes)
      • 3.2.2 定义关系 (Defining Relationships)
      • 3.2.3 关系的深入理解 (Deep Understanding of Relationships)
      • 3.2.4 实践案例：Qt框架类图分析 (Practical Examples: Analyzing Class Diagrams in Qt Framework)
        • QObject 和 QMetaObject
        • QWidget, QTimer 和 QOpenGLWidget
    • 3.3 增强类图 (Enhancing Class Diagrams)
      • 3.3.1 美化类图 (Beautifying Class Diagrams)
      • 3.3.2 标注和注释 (Annotations and Comments)
      • 3.3.3 使用高级特性 (Utilizing Advanced Features)
      • 3.3.4 实现动态交互 (Implementing Dynamic Interaction)
      • 3.3.5 结合实际案例 (Combining with Practical Examples)
  • 第四章: 创建活动图
    • 4.1 活动图基本元素 (Basic Elements of Activity Diagrams)
      • 4.1.1 开始和结束节点 (Start and End Nodes)
      • 4.1.2 活动节点 (Activity Nodes)
      • 4.1.3 控制流 (Control Flows)
      • 4.1.4 决策节点和合并节点 (Decision and Merge Nodes)
      • 4.1.5 同步和并发 (Synchronization and Concurrency)
    • 4.2 描述复杂流程 (Describing Complex Processes)
      • 4.2.1 复杂条件和循环 (Complex Conditions and Loops)
      • 4.2.2 并行处理 (Parallel Processing)
      • 4.2.3 异常处理 (Exception Handling)
      • 4.2.4 用户交互 (User Interaction)
      • 4.2.5 综合示例：智能驾驶中的前视感知工作流程
    • 4.3 活动图美化 (Beautifying Activity Diagrams)
      • 4.3.1 颜色和样式 (Colors and Styles)
      • 4.3.2 布局和对齐 (Layout and Alignment)
      • 4.3.3 添加注释和说明 (Adding Comments and Descriptions)
      • 4.3.4 使用图标和图像 (Using Icons and Images)
      • 4.3.5 创造性地使用PlantUML特性 (Creative Use of PlantUML Features)

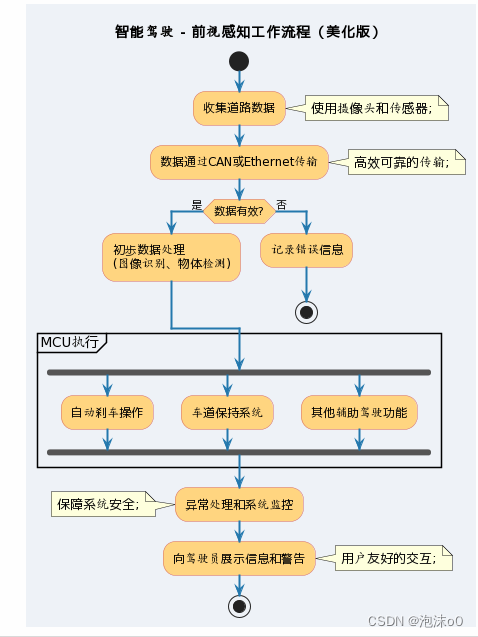

      • 4.3.6 美化4.2.5的活动图
        • 颜色和样式 (Colors and Styles)
        • 布局和对齐 (Layout and Alignment)
        • 使用图标和图像 (Using Icons and Images)
        • 创造性地使用PlantUML特性 (Creative Use of PlantUML Features)
  • 第五章: 流程图制作
    • 5.1 流程图组件 (Flowchart Components)
      • 5.1.1 开始和结束符号 (Start and End Symbols)
      • 5.1.2 处理步骤 (Processing Steps)
      • 5.1.3 决策符号 (Decision Symbols)
      • 5.1.4 输入输出 (Input/Output)
      • 5.1.5 连接线和箭头 (Connecting Lines and Arrows)
    • 5.2 逻辑表达和布局 (Logical Expression and Layout)
      • 5.2.1 逻辑清晰性 (Clarity of Logic)
      • 5.2.2 布局优化 (Optimization of Layout)
      • 5.2.3 增强视觉效果 (Enhancing Visual Effect)
    • 5.3 进阶技巧 (Advanced Techniques)
      • 5.3.1 使用宏和模板 (Using Macros and Templates)
      • 5.3.2 交互式元素 (Interactive Elements)
      • 5.3.3 动态元素 (Dynamic Elements)
      • 5.3.4 与代码集成 (Integration with Code)
    • 5.4 C++代码编译和内存分布的步骤
  • 第六章: 进阶用法和技巧
    • 6.1 自定义样式和主题
      • 6.1.1 自定义样式的语法和应用
      • 6.1.2 主题的选择与应用
      • 6.1.3 进阶技巧与实践案例
    • 6.2 在C++项目中应用PlantUML
      • 6.2.1 手动创建UML图表
      • 6.2.2 与文档工具结合使用
      • 6.2.3 设计复审和团队协作
      • 6.2.4 项目文档的持续更新
    • 6.3 在代码审查和团队协作中使用PlantUML
      • 6.3.1 促进代码审查的可视化
      • 6.3.2 促进团队成员之间的有效沟通
      • 6.3.3 助力新团队成员快速融入
      • 6.3.4 改善远程工作的效率
  • 第七章: 其他图表类型
    • 7.1 时序图
      • 7.1.1 时序图的基本元素
      • 7.1.2 绘制时序图的步骤
      • 7.1.3 时序图的心理学和哲学意义
      • 7.1.4 技术术语与应用
      • 7.1.5 时序图示例
    • 7.2 用例图
      • 7.2.1 用例图的基本组成
      • 7.2.2 绘制用例图的步骤
      • 7.2.3 用例图在心理学和哲学中的意义
      • 7.2.4 技术术语的应用
      • 7.2.5 用例图示例
    • 7.3 组件图
      • 7.3.1 组件图的关键元素
      • 7.3.2 绘制组件图的步骤
      • 7.3.3 组件图的心理学和哲学层面
      • 7.3.4 组件图中的技术术语
      • 7.3.5 组件图实例
  • 第八章: 结语
    • 8.1 总结
      • 8.1.1 技术术语的精确阐述
    • 8.2 进一步的学习资源
  • 结语

在这里插入图片描述

第一章: 引言

在这个技术日新月异的时代，作为一名C++开发者，不断学习新的工具和方法论是必不可少的。PlantUML，作为一种强大的绘图工具，它的学习不仅仅是为了画出漂亮的图表，更是一种对软件设计思维的锻炼和提升。在本章节中，我们将探讨为什么PlantUML对C++开发者尤为重要，以及它在软件开发中的角色。

1.1 PlantUML简介

PlantUML是一种文本到图表的转换工具，支持多种图表类型，包括但不限于类图（Class Diagrams）、活动图（Activity Diagrams）和流程图（Flowcharts）。这种工具的独特之处在于，它允许开发者使用描述性的语言来定义图表，然后自动生成图形表示。这样的方法不仅节省了时间，而且因其代码化特性，也便于版本控制和协作。

1.2 为什么C++开发者应该学习PlantUML

对于C++开发者而言，PlantUML不仅是绘制UML图表的工具，更是一种思维训练的工具。正如哲学家康德在《纯粹理性批判》中所述：“没有规则，我们将无法在混沌中找到形式；没有理性的引导，我们的力量将无所用武。” 在软件开发的世界里，这种形式和理性正是通过UML图表体现的。PlantUML帮助开发者在设计阶段就能清晰地构思和表达软件架构，从而提升代码的质量和可维护性。

C++，作为一种强类型语言，其复杂性和性能优势使得对软件设计的要求尤为高。通过使用PlantUML，C++开发者可以更加精确地规划类的结构、对象的交互以及算法的流程。这不仅助力于写出更高效、可读性更强的代码，也有助于团队成员之间的沟通和理解。

在下一章中，我们将深入探讨PlantUML的基础知识，包括其安装、基本语法和初步应用。通过这些知识的学习，C++开发者可以更加深入地理解如何利用PlantUML来优化软件设计过程。

1.3 选择适合需求的UML图表

在软件开发中，不同的阶段和目标需要不同类型的视觉辅助工具。对于C++开发者而言，选择合适的UML图表是至关重要的。下面是一些常见需求及对应的UML图表选择：

1.3.1 软件架构设计 - 类图 (Class Diagram)

需求: 在设计软件架构时，需要明确类的结构、属性、方法以及类之间的关系。

选择: 类图是描述面向对象编程中类的静态结构和它们之间关系的最佳工具。

原因和优势:

  • 清晰的结构表示: 类图以清晰的方式展示了类的结构，这对于C++这种强类型、面向对象的语言来说尤为重要。
  • 便于沟通: 通过类图，团队成员可以轻松理解每个类的职责和相互关系。
  • 设计优化: 类图有助于在编写代码之前识别潜在的设计问题，如紧密耦合或过度继承。

1.3.2 描述动态行为 - 活动图 (Activity Diagram)

需求: 当需要展示某个功能的执行流程或者业务逻辑时。

选择: 活动图能够描述系统的动态行为，特别是复杂的工作流程和操作序列。

原因和优势:

  • 流程可视化: 活动图将复杂的流程分解为更易管理的步骤。
  • 灵活性: 它们可以用来表示条件逻辑、并行过程和循环，这对于展示C++程序的控制流程非常有用。
  • 协作和理解: 有助于团队成员之间就流程达成共识，减少误解和错误。

1.3.3 显示决策逻辑 - 流程图 (Flowchart)

需求: 需要描述决策过程或程序的分支逻辑。

选择: 流程图是表示算法或过程中决策点的理想选择。

原因和优势:

  • 决策清晰: 明确展示了各种条件和分支，有助于理解和优化复杂的决策逻辑。
  • 易于理解: 即使是非技术人员也能理解流程图，有利于跨职能团队的沟通。
  • 错误预防: 有助于识别和修正逻辑错误或遗漏的条件。

1.3.4 其他图表类型

时序图 (Sequence Diagrams) 和 用例图 (Use Case Diagrams) 也是C++开发者常用的图表类型。时序图用于描述对象间交互的时间序列，非常适合用于复杂系统的通信模式分析。用例图则用于描述系统的功能以及与用户的交互，有助于捕捉系统的用户需求。

通过合理选择和运用这些不同类型的UML图表，C++开发者可以在软件开发的各个阶段更加准确和有效地表达设计思想和沟通需求。如同哲学家亚里士多德所说：“知识的本质在于其能够应用。” 学习和应用合适的UML图表，正是将理论知识转化为实际应用的过程。

1.4 PlantUML图表类型比较

图表类型 用途 特征 最适用场景
序列图 (Sequence Diagram) 描述对象间的交互 着重于消息传递的时间顺序 分析或展示系统中的消息流和交互
用例图 (Use Case Diagram) 描述系统功能以及用户与系统的交互 简明地表示系统的功能和参与者 初步分析系统功能和用户需求
类图 (Class Diagram) 描述类的结构以及类之间的关系 强调类的属性、方法和类之间的关系 面向对象的软件设计
对象图 (Object Diagram) 展示类图中类的实例 类图的具体实例化，显示对象状态 分析和设计对象和它们之间的关系
活动图 (Activity Diagram) 描述工作流程或操作的步骤 描述业务流程或软件流程 描述复杂的业务规则和操作流程
组件图 (Component Diagram) 描述系统的组件构造 展示系统的物理构件及其关系 架构设计和系统组件的分解
部署图 (Deployment Diagram) 描述系统的物理部署 展示系统的硬件布局和软件在硬件上的部署 系统的物理部署和环境布局
状态图 (State Diagram) 描述对象状态的变化 展示对象状态的变化及触发这些变化的事件 分析对象的状态变化和生命周期
时序图 (Timing Diagram) 描述对象状态或条件在时间轴上的变化 类似于状态图，但强调时间维度 分析系统中时间依赖的行为

以上表格概述了PlantUML支持的主要图表类型，它们各自的用途、特征和适用场景。不同类型的图表适用于软件开发过程中的不同阶段和目的。理解这些差异有助于C++开发者更加精确地选择适合其项目和目标的图表类型。正如计算机科学家格雷斯·霍珀（Grace Hopper）所说：“最重要的事情是选择正确的工具。” 选择合适的UML图表类型是提高软件设计效率和质量的关键步骤。

第二章: PlantUML基础

在本章中，我们将深入探讨PlantUML的基础知识，从安装开始，逐步引导C++开发者理解并掌握这一工具的基本用法。这不仅是技术学习的过程，也是一次探索如何通过工具提高软件设计效率和质量的旅程。

2.1 安装和设置

PlantUML的安装和设置是开始使用这一工具的第一步。我们将详细介绍如何在不同操作系统上安装PlantUML，以及如何配置环境，以确保它能够顺利运行。

2.1.1 安装前准备

在安装PlantUML之前，需要确保Java环境已经在您的机器上安装。PlantUML是用Java编写的，因此Java运行时环境（JRE）是必需的。可以通过运行 java -version 来检查是否已安装Java。

2.1.2 安装PlantUML

PlantUML可以通过多种方式安装。您可以从其官方网站下载JAR文件直接运行，也可以通过包管理器（如APT或Brew）来安装。例如，在Windows系统上，可以使用chocolatey来安装：

choco install plantuml

而在MacOS上，可以使用brew进行安装：

brew install plantuml

2.1.3 配置环境

安装完成后，可能需要进行一些基本配置。例如，您可能需要设置环境变量，指向PlantUML的安装路径，以便在任何位置使用命令行运行它。

2.1.4 验证安装

安装和配置完成后，可以通过简单的测试来验证PlantUML是否正确安装。运行以下命令来生成一个测试UML图：

echo "@startuml
Alice -> Bob: Hello
@enduml" | plantuml -pipe > test.png

如果一切正常，这将在当前目录生成一个名为 test.png 的图像文件，显示一个简单的序列图，其中Alice向Bob发送“Hello”消息。

2.1.5 使用PlantUML在线服务

PlantUML的在线服务允许用户在不需要安装任何东西的情况下，直接在网页浏览器中创建和查看UML图表。这对于快速原型设计或者在不允许安装额外软件的环境中特别有用。

访问在线编辑器

PlantUML的在线版本可以通过其官方网站访问。有多个在线服务提供PlantUML功能，例如：

  • PlantUML官方网站: 提供一个基本的在线编辑器，可以在其中编写PlantUML代码并实时查看结果。
  • PlantText: 一个更高级的在线工具，提供了代码高亮、模板和其他有用的功能。
使用在线编辑器

使用在线编辑器非常简单。只需在提供的文本框中输入PlantUML代码，图表将在旁边或下方的预览窗口中自动生成。这使得实时编辑和调整变得非常方便。

保存和共享

大多数在线PlantUML编辑器都允许您保存创建的图表。您可以将它们保存为图像文件，或者获取一个链接，以便与他人共享您的设计。

在线版本的PlantUML为那些希望迅速入门或只是偶尔需要创建UML图表的用户提供了极大的便利。正如英国作家和哲学家阿尔多斯·赫胥黎（Aldous Huxley）所言：“技术是在节约劳动中表现出来的。” 在线PlantUML正是这一理念的体现，它通过简化设置和使用流程，使得创建UML图表变得更加高效和无缝。

2.2 基本语法和约定

PlantUML的语法简洁且功能强大，使得绘制UML图变得既简单又快速。掌握这些基础语法和约定，是有效使用PlantUML的第一步。

2.2.1 PlantUML文件结构

每个PlantUML文件都遵循一个基本的结构：

  • 开始和结束标签：每个UML图都是以 @startuml 开始，以 @enduml 结束。
  • 描述性语言：图表的元素和关系通过一种简洁的、类似英语的描述性语言来定义。

例如，一个简单的类图可以表示如下：

@startuml
class MyClass {
  +void myMethod()
}
@enduml

2.2.2 绘制元素

在PlantUML中，不同类型的UML图使用不同的语法来描述其元素。例如：

  • 类和接口：通过关键字 class 或 interface 定义。
  • 关系：使用箭头来表示类之间的关系，如继承（--|>）和关联（-->）。

2.2.3 属性和方法的表示

类的属性和方法可以直接在类定义中列出。例如：

class MyClass {
  -int myField
  +void myMethod()
}

其中 - 和 + 分别表示私有（private）和公有（public）成员。

2.2.4 注释和文档化

在PlantUML代码中添加注释是一个好习惯。注释以单引号开始 (')，可以用于解释图表的特定部分或整体设计思路。

2.2.5 布局和样式定制

虽然PlantUML会自动处理图表的布局，但用户也可以通过特定的语法进行自定义。此外，PlantUML也支持一定程度的样式定制，例如改变颜色和字体。

通过深入理解这些基本语法和约定，C++开发者可以更加自如地使用PlantUML来表达复杂的软件设计概念。正如著名的计算机科学家唐纳德·克努斯（Donald Knuth）所强调的：“优秀的程序设计在于清晰地表达出想法。” PlantUML提供了一种简洁、高效的方式，让开发者能够清晰地表达和分享他们的设计思想。

2.3 创建复杂图表

PlantUML不仅适用于简单的UML图表，它还能够处理更复杂的设计。本节将探讨如何使用PlantUML来创建更复杂的UML图表，包括对高级功能的应用。

2.3.1 组织复杂结构

对于包含众多元素和关系的大型图表，组织和布局尤为重要。PlantUML提供了多种机制来帮助组织这些元素，例如包（package）、命名空间（namespace）和模块（module）。使用这些结构可以帮助清晰地分隔和组织图表中的不同部分。

2.3.2 使用高级关系表示

除了基本的关系类型，PlantUML还支持更复杂的关系表示，如依赖（..>）、聚合（o--）和组合（*--）。正确使用这些高级关系可以帮助更精确地描述类之间的相互作用。

2.3.3 利用预处理指令

PlantUML支持预处理指令，如条件编译和循环。这些特性可以用来创建动态和可配置的图表，使得图表能够根据不同的条件显示不同的内容。

2.3.4 集成与其他工具

PlantUML可以与其他工具集成，如文档生成器（例如Doxygen）和IDE（例如Visual Studio Code）。这种集成能够提高生产力，使得UML图表的创建和维护更加自然和高效。

通过深入了解和应用PlantUML的这些高级特性，C++开发者可以更加灵活和有效地表达复杂的软件设计。这不仅提高了设计的准确性，也提升了团队成员之间的沟通效率。就像法国哲学家伏尔泰（Voltaire）所说：“复杂性是深刻的，简单是浅薄的。” 通过充分利用PlantUML的高级功能，开发者可以在保持设计的深度和复杂性的同时，以清晰和简洁的方式展示它们。

第三章: 创建类图

3.1 类图基础 (Basics of Class Diagrams)

在深入探索PlantUML中类图的创建之前，我们首先需要理解类图（Class Diagram）的本质和重要性。正如著名计算机科学家格雷迪·布奇（Grady Booch）在他的作品《面向对象分析与设计》中所言：“类图是用于建模类、接口以及它们之间关系的静态结构图。” 这句话深刻地揭示了类图不仅仅是一种图形表示，而是一种表达软件系统静态结构的哲学和方法论。

3.1.1 类图的概念和组成 (Concept and Composition of Class Diagrams)

类图（Class Diagram）是UML（统一建模语言，Unified Modeling Language）中最常用的一种类型。它用于展示系统中的类、它们之间的关系，以及每个类的属性和方法。在C++环境中，类图提供了一种视觉化的方法来表示代码结构，使开发者能够更加直观地理解和设计软件架构。

3.1.2 类图的重要性 (Importance of Class Diagrams)

类图不仅对于新手而言是理解复杂系统的关键，对于经验丰富的C++开发者来说，它们同样重要。通过类图，开发者能够把握系统的整体框架，理解各个类之间的关系，从而更有效地进行代码设计和重构。正如哲学家康德所指出的，“我们无法直接观察思想，但我们可以通过符号来理解它们。” 类图正是这样的一种符号，它提供了一种机制，让我们能夠透过代码看到软件的思想和架构。

3.1.3 类图的基本元素 (Basic Elements of Class Diagrams)

在PlantUML中创建类图涉及几个基本元素：类（Class）、接口（Interface）、依赖关系（Dependency）、泛化（Generalization）和关联（Association）。每个元素都有其特定的符号和语义，理解这些基本元素是创建类图的关键第一步。例如，在C++中，类（Class）是构建程序的基础，而在PlantUML中，它被表示为一个带有类名、属性和方法的矩形框。

3.1.4 类图与C++的关联 (Class Diagrams in Relation to C++)

对于C++开发者来说，类图提供了一种方式，可以将面向对象的概念（如封装、继承和多态）直观地表示出来。在C++中，这些概念是通过类的声明和定义实现的。通过PlantUML，开发者可以将这些概念以图形方式表达，从而更清晰地理解和设计软件。

类图不仅是设计阶段的工具，也是沟通和文档化的重要手段。通过类图，团队成员可以更容易地共享和讨论设计思路，特别是在复杂的项目中。

综上所述，类图是理解和设计面向对象软件系统的关键工具。正如C++之父比雅尼·斯特劳斯特鲁普（Bjarne Stroustrup）所言：“我们的软件架构和设计，就像我们的思想，需要清晰的表达方式。” 类图提供了这样一种方式，使得复杂的软件设计变得可视化和易于理解。接下来，我们将探索如何在PlantUML中具体实现这些概念。

3.2 定义类和关系 (Defining Classes and Relationships)

在理解了类图的基础之后，我们将探讨如何在PlantUML中定义类和它们之间的关系，这对于构建一个清晰和准确的类图至关重要。

3.2.1 定义类 (Defining Classes)

在PlantUML中定义一个类相对简单直接。基本的语法涉及声明类的名称以及可选地包含其属性和方法。C++开发者会发现这与编写C++类的声明非常相似。例如，一个简单的C++类 Vehicle 在PlantUML中可以被表示为：

class Vehicle {
    +String color
    +int speed
    +void accelerate()
    +void stop()
}

这里的加号（+）表示公共（public）成员，符合C++中公共成员的概念。PlantUML允许您以这种方式快速地表达类的结构。

3.2.2 定义关系 (Defining Relationships)

类与类之间的关系是类图中的核心部分。这些关系包括但不限于关联（Association）、依赖（Dependency）、泛化（Generalization，即继承）和实现（Implementation）。在PlantUML中，这些关系通过特定的符号和连线表示。例如，如果类 Car 继承自类 Vehicle，在PlantUML中可以表示为：

class Vehicle {
    ...
}

class Car extends Vehicle {
    ...
}

在这个例子中，extends 关键字用于表示 Car 是 Vehicle 的一个子类，这直观地反映了C++中的继承关系。

3.2.3 关系的深入理解 (Deep Understanding of Relationships)

理解和正确地表示这些关系对于构建准确的类图至关重要。例如，依赖关系（Dependency）通常表示一个类使用另一个类的方法或属性，但不需要持有该类的长期引用。在C++中，这可以是一个函数参数或局部变量。在PlantUML中，这种关系通常用带箭头的虚线表示。

反思一下，类图中的这些关系不仅仅是静态的代码结构，它们也反映了代码中的设计模式和架构决策。如同哲学家亚里士多德所说：“整体大于部分之和。” 在类图中，这些关系和类的整合构成了整个系统的架构，反映了更深层次的设计哲学。

3.2.4 实践案例：Qt框架类图分析 (Practical Examples: Analyzing Class Diagrams in Qt Framework)

在这里插入图片描述

在这个实践案例中，我们将深入探讨Qt框架中的几个关键类：QObject, QMetaObject, QWidget, QTimer, 和 QOpenGLWidget。通过创建这些类的类图，我们不仅可以理解它们各自的属性和方法，还能清晰地看到它们之间的关系，进一步揭示Qt框架的设计哲学和结构。

QObject 和 QMetaObject
  • QObject 是Qt对象模型的基础，提供了信号和槽机制、对象树结构等核心功能。
  • QMetaObject 存储了与QObject相关的元数据，如信号、槽、属性等。

在PlantUML中，QObject 和 QMetaObject 可以这样表示：

class QObject {
    -QList<QObject*> children
    -QMetaObject *metaObject
    +void setParent(QObject*)
    +void addChild(QObject*)
    +void removeChild(QObject*)
    +QString objectName
}

class QMetaObject {
    +const char* className()
    +QObject* newInstance()
}
QObject "1" -down- "1" QMetaObject : contains >

这里，QObject 包含一个 QMetaObject 的指针，表示每个QObject都有一个关联的元对象来存储元数据。

QWidget, QTimer 和 QOpenGLWidget
  • QWidget 是所有用户界面对象的基类，提供了窗口的基本功能。
  • QTimer 提供了定时器功能，能够在设定的时间间隔后触发信号。
  • QOpenGLWidget 继承自 QWidget，提供了一个用于渲染OpenGL图形的区域。

在PlantUML中，这些类的关系可以表示如下：

class QWidget extends QObject {
    -bool enabled
    -QString windowTitle
    +void show()
    +void hide()
}

class QTimer extends QObject {
    -int interval
    -bool isActive
    +void start(int milliseconds)
    +void stop()
}

class QOpenGLWidget extends QWidget {
    +void initializeGL()
    +void resizeGL(int w, int h)
    +void paintGL()
}

这里展示了QWidget和QOpenGLWidget之间的继承关系，以及QTimer作为一个独立的定时器类，但都是QObject的子类。

3.3 增强类图 (Enhancing Class Diagrams)

在这里插入图片描述

在理解了如何定义类和它们之间的关系之后，接下来的步骤是学习如何增强类图，使其更加直观、有用且信息丰富。这不仅涉及视觉美化，还包括如何更有效地传达类结构和关系的深层含义。

3.3.1 美化类图 (Beautifying Class Diagrams)

在PlantUML中，美化类图主要通过调整布局、颜色、字体和线条等来实现。美化的目的不仅是为了审美，更重要的是为了提高可读性和理解性。例如，可以通过不同的颜色来区分不同类型的类，或者使用粗线条来强调主要的类。此外，合理的布局可以帮助减少线条交叉，使整个图更加清晰易读。

3.3.2 标注和注释 (Annotations and Comments)

在类图中添加标注和注释是提高其信息价值的关键。这可以包括对类的功能、责任或与其他类的关系进行简要说明。在PlantUML中，可以使用注释来添加这些信息，这样不仅能帮助开发者快速理解类的作用，还能在回顾旧代码时提供有用的参考。

3.3.3 使用高级特性 (Utilizing Advanced Features)

PlantUML提供了一些高级特性，如条件关系、接口实现、抽象类和模板等，这些都可以用来增强类图的表达能力。例如，通过明确区分接口和实现，可以更清楚地展示类的设计和预期用途。在C++中，这对于理解如何实现多态和模块化尤为重要。

3.3.4 实现动态交互 (Implementing Dynamic Interaction)

虽然PlantUML主要用于生成静态的类图，但可以通过一些技巧来模拟动态交互。例如，可以创建多个版本的类图来展示系统在不同状态下的结构，或者展示类随时间的发展和迭代过程。这种方法特别适用于展示复杂系统的演变过程，帮助开发者理解系统的动态行为。

3.3.5 结合实际案例 (Combining with Practical Examples)

将这些技术应用到具体的C++项目中，可以大大提高类图的实用性和可理解性。例如，在开发一个涉及多个模块和类的大型Qt应用程序时，使用增强的类图可以帮助团队成员更快地定位关键组件和理解它们之间的关系。通过不断迭代和完善这些类图，可以确保它们随着项目的发展而保持更新和相关性。
在基础的Qt类图上增强和美化的过程，涉及到添加更多的细节、标注、注释以及高级特性。这将有助于更深入地理解Qt框架中类的关系和它们的动态交互。以下是在原有类图基础上进行增强的详细说明：

@startuml

' 基础类的定义
class QObject {
    -QList<QObject*> children
    -QMetaObject *metaObject
    +void setParent(QObject*)
    +void addChild(QObject*)
    +void removeChild(QObject*)
    +QString objectName
}
note right of QObject: QObject 是Qt所有类的基类
提供基础的对象管理功能

class QMetaObject {
    +const char* className()
    +QObject* newInstance()
}
note left of QMetaObject: 存储对象的元信息
如类名、信号和槽

QObject "1" -down- "1" QMetaObject : contains >

' 扩展类的定义
class QWidget extends QObject {
    -bool enabled
    -QString windowTitle
    +void show()
    +void hide()
}
note right of QWidget: QWidget 是所有UI组件的基类
提供显示和隐藏功能

class QTimer extends QObject {
    -int interval
    -bool isActive
    +void start(int milliseconds)
    +void stop()
}
note left of QTimer: 提供定时器功能
可用于周期性任务

class QOpenGLWidget extends QWidget {
    +void initializeGL()
    +void resizeGL(int w, int h)
    +void paintGL()
}
note right of QOpenGLWidget: 用于OpenGL渲染的Widget
继承自QWidget

' 高级特性示例
interface Renderable {
    +void render()
}
note top of Renderable: Renderable 接口
定义了渲染功能

QOpenGLWidget -up-|> Renderable : implements >
note on link: QOpenGLWidget 实现了 Renderable 接口

' 模拟动态交互
class Application {
    -QWidget mainWidget
    -QTimer updateTimer
}

Application -> QWidget : uses >
Application -> QTimer : uses >
note on link: Application 使用 QWidget 和 QTimer
进行界面更新和定时任务

@enduml
  • 增强细节说明

  1. 标注和注释： 在每个类旁边添加了注释，说明了每个类的基本功能和职责。这有助于快速理解每个类在Qt框架中的作用。

  2. 高级特性： 引入了接口（如 Renderable），展示了 QOpenGLWidget 实现了此接口。这演示了如何在PlantUML中表示接口和实现关系。

  3. 模拟动态交互： 通过添加一个 Application 类，并展示它如何使用 QWidget 和 QTimer，我们模拟了一个简单的动态交互。这反映了在实际应用程序中，如何将各种Qt组件组合使用。

  4. 视觉美化： 通过使用注释和布局优化，类图变得更加清晰和易于理解。虽然PlantUML的美化选项有限，但通过合理的布局和注释，可以大大提高类图的可读性。

  5. 包含其他Qt类： 如果需要，可以进一步添加如 QApplication, QPushButton 或其他Qt界面元素的类，以展示更复杂的类关系和交互。

通过这种方式增强类图，可以更清楚地传达类的结构、职责和它们之间的动态关系，使得类图不仅仅是代码的图形表示，更是项目架构和设计思想的可视化展现。

第四章: 创建活动图

4.1 活动图基本元素 (Basic Elements of Activity Diagrams)

活动图（Activity Diagram），在PlantUML中，被称作一种展示系统动态行为的强大工具。在C++的世界里，它不仅帮助我们理解算法的执行流程，还能揭示程序的逻辑结构。正如著名软件工程师Fred Brooks在其经典之作《人月神话》中所说：“好的设计应当最大程度地减少隐藏的结构和意外的复杂性。” 活动图正是这一理念的体现。

4.1.1 开始和结束节点 (Start and End Nodes)

每一个活动图都有一个明确的开始（Start）和结束（End）。在PlantUML中，开始节点用圆圈表示，结束节点则由一个带有圆圈的黑色圆点表示。它们是程序流程的起点和终点，帮助我们清晰地看到程序的入口和出口。

4.1.2 活动节点 (Activity Nodes)

活动节点（Activity Nodes）是构成活动图的核心，代表程序中的各个操作。在PlantUML中，它们通常用圆角矩形表示。每个活动节点都是一个独立的动作或操作，比如“计算x的值”或“验证用户输入”。

4.1.3 控制流 (Control Flows)

控制流（Control Flow）是指导图中活动的执行顺序的箭头。它们定义了程序中活动的流向，指示了程序的运行路径。在PlantUML中，箭头清晰地指出了从一个活动到另一个活动的路径。

4.1.4 决策节点和合并节点 (Decision and Merge Nodes)

决策节点（Decision Nodes）和合并节点（Merge Nodes）用于处理程序中的条件判断。决策节点通常用菱形表示，指出了基于特定条件的多个可能的路径。合并节点则用于将这些路径重新汇集到一个单一流程中。它们帮助开发者在图中清楚地表示程序中的分支和循环结构。

4.1.5 同步和并发 (Synchronization and Concurrency)

在并发编程中，同步（Synchronization）和并发（Concurrency）节点至关重要。这些节点允许我们在活动图中表示并行处理的场景，非常适合展示C++程序中的多线程和异步操作。同步节点通常用一个厚实的黑线表示，而并发操作则通过分叉和汇合节点（Fork and Join Nodes）来展示。

通过这些基本元素，活动图能够直观地展示出程序的流程和逻辑结构。正如计算机科学家Donald Knuth所指出的：“优雅的编程是一种艺术，它既是科学又是美学。” 活动图不仅是这种艺术的展示，也是通往更深层次程序理解的桥梁。在接下来的章节中，我们将深入探讨如何使用这些元素来构建复杂的活动图，以及如何将它们应用于C++编程中。

4.2 描述复杂流程 (Describing Complex Processes)

深入到活动图的核心，我们将探索如何利用PlantUML来描述C++中的复杂流程。如同哲学家亚里士多德所言：“整体大于部分之和。” 这在设计复杂系统时尤其显著，其中每个部分都相互作用，形成一个协同的整体。

4.2.1 复杂条件和循环 (Complex Conditions and Loops)

在C++编程中，条件判断和循环是构建逻辑的基石。在活动图中，这可以通过决策节点和合并节点来表示。更进一步，我们可以使用PlantUML的特殊语法来表达循环结构，如 repeat 和 while，这些结构不仅清晰地展示了程序的重复和迭代过程，也反映了程序的逻辑深度。

4.2.2 并行处理 (Parallel Processing)

C++的强大之处在于其对并发和并行处理的支持。在活动图中，这可以通过分叉（Fork）和汇合（Join）节点来表示。通过这些节点，可以清楚地展示程序中的多线程执行流程，这对于理解和设计复杂的并行算法至关重要。

4.2.3 异常处理 (Exception Handling)

异常处理是现代编程不可或缺的一部分，尤其是在C++中。在活动图中，可以使用特殊的节点来表示异常和错误处理流程。这不仅有助于提高程序的健壊性，也是对现实世界中不可预测性的一种体现。

4.2.4 用户交互 (User Interaction)

C++应用程序常常涉及到与用户的交互。在活动图中，可以使用特定的节点来表示用户输入和输出。这些节点帮助开发者可视化用户交互的流程，从而设计出更加直观和友好的用户界面。

4.2.5 综合示例：智能驾驶中的前视感知工作流程

在这里插入图片描述

智能驾驶系统中，前视感知的工作流程是一个复杂而精细的过程。我们可以通过PlantUML活动图来展示这一流程，包括数据采集、传输协议、系统控制单元（System on Chip, SoC）和微控制单元（Microcontroller Unit, MCU）之间的互动。以下是这个流程的详细展示：

  1. 数据采集 (Data Acquisition):

    • 这一阶段，车辆的前视摄像头和传感器负责收集道路信息，包括车辆、行人、交通标志等。
    • 活动图中，这可以用一个活动节点表示，标注为“收集道路数据”。

  2. 数据传输 (Data Transmission):

    • 采集到的数据通过一定的传输协议（如CAN或Ethernet）发送到车辆的中央处理单元。
    • 在活动图中，这一阶段可以用带箭头的控制流表示，从数据采集节点流向下一个处理节点。

  3. SoC处理 (SoC Processing):

    • 系统控制单元对收集到的数据进行初步处理，如图像识别、物体检测等。
    • 这个阶段在活动图中作为一个关键的决策节点，根据数据类型分发到不同的处理流程。

  4. MCU执行 (MCU Execution):

    • 微控制单元根据SoC的处理结果执行具体的动作，如自动刹车、车道保持等。
    • 在活动图中，这一部分通常包含多个并行处理节点，展示MCU如何根据不同的指令同时执行多项任务。

  5. 异常处理 (Exception Handling):

    • 如果在任何阶段出现错误或异常，系统需要能够及时响应并采取措施。
    • 在活动图中，这通常通过专门的异常处理节点来表示，这些节点贯穿整个流程，确保系统的稳定运行。

  6. 用户交互 (User Interaction):

    • 最后，系统通过车辆的显示屏或其他界面向驾驶员报告信息或警告。
    • 这一环节在活动图中通过用户交互节点表示，展示信息从MCU到最终用户界面的流程。

通过这个活动图，C++开发者可以清晰地理解智能驾驶系统前视感知模块的工作流程。这不仅有助于开发者在实际编程时做出合理的架构决策，而且还能帮助团队成员之间更好地沟通和协作。正如Steve Jobs所说：“技术本身并不足够。它结合了艺术和人文，才能产生真正伟大的结果。” 这个示例完美地展示了如何将技术细节与更广泛的系统设计哲学相结合，创造出既高效又人性化的智能驾驶体验。

为了更加生动地呈现智能驾驶中前视感知工作流程的活动图，下面是一个基于PlantUML的代码示例。这段代码将展示整个流程的主要环节，包括数据采集、传输、SoC处理、MCU执行、异常处理以及用户交互。

@startuml
title 智能驾驶 - 前视感知工作流程

start
:收集道路数据;

:数据通过CAN或Ethernet传输;
partition "SoC处理" {
  :初步数据处理
(图像识别、物体检测);
  if (数据有效?) then (是)
    :分析数据;
    ->[数据传递] MCU;
  else (否)
    :记录错误信息;
    stop
  endif
}

partition "MCU执行" {
  fork
    :自动刹车操作;
  fork again
    :车道保持系统;
  fork again
    :其他辅助驾驶功能;
  end fork
}

:异常处理和系统监控;
:向驾驶员展示信息和警告;
stop

@enduml

此代码提供了智能驾驶系统前视感知模块的一个基本框架。使用PlantUML时，您可以根据实际需求调整和丰富这个活动图。例如，可以增加更多的细节，调整流程的结构，或者添加特定于项目的其他元素。这个示例为您提供了一个起点，您可以在此基础上进一步扩展和完善您的设计。

4.3 活动图美化 (Beautifying Activity Diagrams)

活动图不仅是展示逻辑流程的工具，也是沟通和表达思想的媒介。美化活动图，可以提高其可读性和吸引力，使得技术内容更加易于理解和接受。正如著名设计师Charles Eames所说：“细节不仅仅是细节，它们构成了设计。”

4.3.1 颜色和样式 (Colors and Styles)

在PlantUML中，您可以通过使用不同的颜色和样式来强调图中的关键元素。例如，可以为决策节点使用鲜明的颜色，或为不同类型的活动使用不同的样式。这不仅使图表更加生动，也帮助读者快速识别图中的不同部分。

4.3.2 布局和对齐 (Layout and Alignment)

良好的布局和对齐可以极大地提高图表的清晰度和专业度。在PlantUML中，您可以通过调整节点位置和流程路径，来优化图表的整体布局。这包括合理安排图中元素的空间分布，确保箭头和线条的流畅对齐。

4.3.3 添加注释和说明 (Adding Comments and Descriptions)

在活动图中添加注释和说明，可以帮助解释复杂的流程或突出重要的信息。在PlantUML中，您可以直接在图表的相应位置添加文本说明，或使用注释标记来补充额外信息。这有助于读者更好地理解图表的内容和背景。

4.3.4 使用图标和图像 (Using Icons and Images)

为了使活动图更加直观和生动，您可以在PlantUML中使用图标和图像。这些视觉元素不仅可以美化图表，还能为复杂的概念提供直观的表达。例如，可以使用车辆、道路或交通信号等图标来表示智能驾驶系统的不同部分。

4.3.5 创造性地使用PlantUML特性 (Creative Use of PlantUML Features)

最后，不要害怕创新和尝试PlantUML的各种高级特性。这可能包括使用条件式样式，创建自定义皮肤参数，或者尝试不同的布局算法。通过创新性地使用这些特性，您可以创造出独特且具有吸引力的活动图。

通过以上这些方法，您可以将一个简单的活动图转变为一个既美观又功能强大的工作艺术品。记住，一张好的图表不仅传达信息，还能激发观者的兴趣和好奇心。如同Steve Jobs所强调的：“设计不仅仅是看起来和感觉好，设计是如何工作的。” 通过美化您的活动图，您不仅提升了其美学价值，更提高了其沟通和教育的效果。

4.3.6 美化4.2.5的活动图

在这里插入图片描述

为了更好地展示智能驾驶系统前视感知工作流程的活动图，并使其更加直观和吸引人，我们可以通过以下方式进行美化：

颜色和样式 (Colors and Styles)
  • 突出关键节点： 使用不同的颜色来高亮关键的活动节点，比如使用红色来标记“自动刹车操作”，蓝色来表示“车道保持系统”等。
  • 样式一致性： 保持所有决策节点（如数据有效性检查）的样式一致，例如都使用菱形带有黄色背景。
布局和对齐 (Layout and Alignment)
  • 直观的流程方向： 确保活动图的流程从上至下或从左至右流动，以保持阅读的自然性。
  • 清晰的对齐： 调整每个节点和路径的对齐，确保图表整洁，流程线条清晰无交叉。
使用图标和图像 (Using Icons and Images)
  • 添加图标： 在适当的节点使用图标，比如用摄像机图标表示“收集道路数据”，用闪电图标表示“数据传输”。
  • 视觉辅助： 在“异常处理”节点旁添加警告图标，提醒用户注意这一关键环节。
创造性地使用PlantUML特性 (Creative Use of PlantUML Features)
  • 条件式样式： 对于决策节点，根据不同的条件分支使用不同的颜色或样式。
  • 自定义皮肤参数： 使用PlantUML的皮肤参数自定义图表的整体外观，如字体大小、线条粗细、阴影效果等。

基于上述点，我们可以将原先的4.2.5节中提到的智能驾驶前视感知工作流程的活动图进行美化。以下是一个美化后的PlantUML代码示例：

@startuml
skinparam backgroundColor #EEF2F7
skinparam defaultFontName Arial
skinparam ArrowColor #2378AD
skinparam ArrowThickness 2
skinparam activity {
    BackgroundColor #FFD580
    BorderColor #D46A6A
    FontColor #000000
}
skinparam activityStart {
    BackgroundColor #58D68D
}
skinparam activityEnd {
    BackgroundColor #EC7063
}
skinparam decision {
    BackgroundColor #F7DC6F
    BorderColor #B03A2E
    FontColor #000000
}

title 智能驾驶 - 前视感知工作流程（美化版）

start
:收集道路数据;
note right: 使用摄像头和传感器;

:数据通过CAN或Ethernet传输;
note right: 高效可靠的传输;

if (数据有效?) then (是)
  :初步数据处理
(图像识别、物体检测);
  ->[数据传递] MCU;
else (否)
  :记录错误信息;
  stop
endif

partition "MCU执行" {
  fork
    :自动刹车操作;
  fork again
    :车道保持系统;
  fork again
    :其他辅助驾驶功能;
  end fork
}

:异常处理和系统监控;
note left: 保障系统安全;

:向驾驶员展示信息和警告;
note right: 用户友好的交互;

stop
@enduml

通过以上的美化，活动图不仅在视觉上更加吸引人，而且通过颜色、样式和图标的使用，增强了信息的传递和理解。这样的图表更容易被读者接受和理解，尤其是在解释复杂的技术内容时。

第五章: 流程图制作

5.1 流程图组件 (Flowchart Components)

流程图（Flowchart），作为表达算法、工作流程或系统流程的强大工具，其在软件开发和文档编制中扮演着重要角色。正如心理学家Carl Jung所说：“我们无法表达的事物，控制着我们的生活。” 在软件工程领域，这句话同样适用。流程图通过视觉化的方式，帮助开发者和团队成员清晰地理解和表达复杂的逻辑和流程。

在使用PlantUML绘制流程图时，我们首先需要了解其基本组件（Components）。这些组件不仅是构建流程图的基石，而且它们的正确使用和组合能够提升流程图的清晰度和有效性。

5.1.1 开始和结束符号 (Start and End Symbols)

  • 开始（Start） 和 结束（End） 符号，通常用圆形或椭圆形表示，在流程图中标志着流程的起点和终点。在PlantUML中，我们通常使用 :开始; 和 :结束; 语句来表示这些符号。

5.1.2 处理步骤 (Processing Steps)

  • 处理步骤（Processing Steps） 通常用矩形表示，代表流程中的一个操作或命令。例如，一个算法的特定计算或一个程序的函数调用。在PlantUML中，这些步骤可以通过 :处理步骤描述; 的格式来编写。

5.1.3 决策符号 (Decision Symbols)

  • 决策（Decision） 符号，通常用菱形表示，代表流程中的判断点。每个决策点都会导致两个或多个路径。在PlantUML中，决策符号可以通过语句 if (条件) then (yes) 和 else (no) 来实现。

5.1.4 输入输出 (Input/Output)

  • 输入/输出（Input/Output） 通常用平行四边形表示，标识流程中的数据输入或输出。比如用户输入、文件读写等。在PlantUML中，可以用 :输入数据; 或 :输出数据; 表示。

5.1.5 连接线和箭头 (Connecting Lines and Arrows)

  • 连接线和箭头（Connecting Lines and Arrows） 表示流程中不同步骤之间的关系和方向。在PlantUML中，箭头 --> 和 --> 用于连接不同的符号，表明流程的方向。

通过掌握这些基本组件，C++开发者可以有效地利用PlantUML来创建清晰、准确的流程图，从而更好地理解和沟通复杂的程序逻辑和工作流程。记住，正如哲学家Ludwig Wittgenstein所言：“极限我的语言，极限我的世界。” 在软件开发的世界中，掌握了流程图的语言，就能更广阔地理解和创造我们的编程世界。

5.2 逻辑表达和布局 (Logical Expression and Layout)

逻辑表达和布局在流程图中起着至关重要的作用。它们不仅反映了流程的结构，还影响了信息的传递和接受效率。哲学家Immanuel Kant曾说：“我们看待事物的方式，决定了我们看到的事物。” 在流程图的设计中，这意味着逻辑表达的清晰与否和布局的合理与否，将直接影响流程图的有效性和可理解性。

5.2.1 逻辑清晰性 (Clarity of Logic)

  • 逻辑顺序（Logical Sequencing） 在PlantUML中，保持逻辑步骤的清晰和连贯是至关重要的。逻辑步骤应按照实际流程顺序排列，避免不必要的跳转，以便于阅读和理解。
  • 条件表达（Conditional Expression） 当涉及决策点时，条件表达需要简洁明了。应避免复杂的条件判断，以免造成理解上的困难。

5.2.2 布局优化 (Optimization of Layout)

  • 对齐和分布（Alignment and Distribution） 流程图中的各个元素应该整齐对齐，均匀分布。这不仅有助于视觉美观，还有助于提高流程图的可读性。
  • 避免交叉（Avoiding Crossings） 尽量避免流程线的交叉，这可以通过调整步骤的位置或改变流程线的路径来实现。交叉的线条会使流程图看起来混乱，降低其清晰度。

5.2.3 增强视觉效果 (Enhancing Visual Effect)

  • 颜色和符号（Color and Symbols） 在PlantUML中使用不同的颜色和符号来区分不同类型的步骤或流程可以增强流程图的视觉效果，使关键信息一目了然。
  • 注释和说明（Comments and Explanations） 适当的注释和说明可以帮助理解流程图中的各个步骤，特别是在复杂或不明显的部分。

通过精心设计逻辑表达和布局，我们不仅能够创造出美观且高效的流程图，还能在更深层次上揭示程序的本质。正如计算机科学家Donald Knuth所强调的：“优雅的编程是一种艺术，一种创造简洁而强大的代码的艺术。” 同样，优雅的流程图设计也是一种艺术，它要求我们不仅关注技术细节，还要关注信息传达的艺术。

5.3 进阶技巧 (Advanced Techniques)

在掌握了流程图的基本组件和逻辑布局后，我们可以进一步探索PlantUML中的一些进阶技巧，以提升流程图的表达力和效率。如同哲学家Aristotle所言：“我们是我们反复做的事情。因此，卓越不是一个行为，而是一个习惯。” 通过练习和应用这些进阶技巧，我们可以更有效地利用PlantUML，创造出更加精致和功能强大的流程图。

5.3.1 使用宏和模板 (Using Macros and Templates)

  • 宏（Macros） 在PlantUML中，我们可以定义宏来重用常见的图形或模式。这不仅节省了重复编写相同代码的时间，还提高了流程图的一致性。
  • 模板（Templates） 类似于宏，模板允许我们预定义图表的一部分，然后在多个地方重用它们。这对于维护大型项目中的一致性和可读性非常有用。

5.3.2 交互式元素 (Interactive Elements)

  • 链接（Links） PlantUML支持在流程图中添加超链接，这可以链接到外部文档或网页，为流程图添加更多上下文信息。
  • 工具提示（Tooltips） 在复杂的流程图中，为某些元素添加工具提示可以提供额外的信息，有助于更好地理解这些元素。

5.3.3 动态元素 (Dynamic Elements)

  • 条件格式化（Conditional Formatting） 根据不同的条件改变元素的颜色或样式。例如，可以根据流程的不同阶段改变颜色，以突出显示不同部分的状态。
  • 分支和循环（Branching and Looping） 在复杂的流程图中，合理地使用分支和循环结构可以使图表更加清晰和易于管理。

5.3.4 与代码集成 (Integration with Code)

  • 代码生成（Code Generation） PlantUML允许从流程图生成代码框架，这对于自动化和加速开发流程非常有用。
  • 反向工程（Reverse Engineering） 相反地，也可以从现有的代码生成流程图，帮助开发者理解和分析现有系统的结构。

通过这些进阶技巧的应用，C++开发者可以更深入地利用PlantUML，创造出不仅仅是文档工具，更是艺术和创造力的表达。正如计算机科学家Edsger W. Dijkstra所指出的：“计算机科学不仅仅是关于机器，更是关于人类的思维方式。” 同样，高级的流程图设计不只是关于图形的布局，更是关于如何更有效地传达和共享我们的思维。

要绘制一个展示C++代码从CMake配置到GCC编译，包括预处理、编译及内存分布的流程图，我们需要深入理解这一过程的每个步骤。我将首先描述这个过程的步骤，然后提供一个PlantUML流程图的示例代码，用以表现这一过程。

5.4 C++代码编译和内存分布的步骤

在这里插入图片描述

  1. CMake配置：CMake读取CMakeLists.txt文件，并根据这个配置文件生成适用于特定平台的构建文件。

  2. GCC编译流程：

    • 预处理：处理源代码文件（.cpp）中的预处理指令，如宏定义和条件编译。
    • 编译：将预处理后的代码转换成汇编代码。
    • 汇编：将汇编代码转换为机器码，生成目标文件（.o）。
    • 链接：将所有目标文件和库链接成最终的可执行文件。

  3. 内存分布：

    • 代码区域：存放编译后的程序代码。
    • 数据区域：存放全局变量和静态变量。
    • 堆区域：动态分配的内存，如使用new或malloc分配的内存。
    • 栈区域：存放函数参数值、局部变量等。
  • PlantUML流程图示例
@startuml
skinparam monochrome false
skinparam shadowing false

start
:读取CMakeLists.txt;
:生成构建文件;
:预处理（处理宏定义等）;
:编译（生成汇编代码）;
:汇编（生成目标文件）;
:链接（生成可执行文件）;
:执行程序;

fork
  partition "代码区域" as Code {
    :加载编译后的程序代码;
    :执行程序指令;
  }
fork again
  partition "数据区域" as Data {
    :初始化全局变量;
    :存取静态变量;
  }
fork again
  partition "堆区域" as Heap {
    if (是否存在动态内存分配) then (yes)
      :分配堆内存;
      :使用动态内存;
      :释放堆内存;
    else (no)
    endif
  }
fork again
  partition "栈区域" as Stack {
    :存放函数参数值;
    :存放局部变量;
    :处理函数调用和返回;
  }
end fork

:程序结束;
stop

skinparam partitionBackgroundColor<<Code>> LightBlue
skinparam partitionBackgroundColor<<Data>> LightGreen
skinparam partitionBackgroundColor<<Heap>> LightCoral
skinparam partitionBackgroundColor<<Stack>> LightGoldenRodYellow
@enduml

这个PlantUML示例概括了C++代码从编译到执行的完整流程，包括内存的使用情况。通过运用前面提到的进阶技巧，比如使用宏和模板来简化重复部分，或添加交互元素来提供更多信息，可以使流程图更加详细和有用。注意，这只是一个基本示例，实际流程图可以根据具体需求进一步细化和美化。

第六章: 进阶用法和技巧

6.1 自定义样式和主题

在深入探讨PlantUML的进阶用法中，我们首先遇到的是如何通过自定义样式和主题来增强图表的视觉效果和表达力。在这一节中，我们将详细探讨如何根据个人和项目需求，定制独特的图表样式。正如心理学家Carl Jung所说：“颜色是心灵的主要功能之一。” 这在我们为UML图表选择颜色和样式时尤其适用。

在PlantUML中，自定义样式（Custom Styles）和主题（Themes）允许开发者更精细地控制图表的外观。这不仅影响图表的美观程度，也在某种程度上反映了开发者对项目的理解和态度。例如，一个清晰、美观的类图（Class Diagram）可以更好地传达系统的结构，从而提升整体的设计质量。

6.1.1 自定义样式的语法和应用

首先，我们来探讨自定义样式的基本元素。在PlantUML中，你可以通过skinparam命令来改变几乎所有图表的视觉元素。这包括但不限于颜色（Color）、字体（Font）和线条样式（LineStyle）。例如，要改变类图中类的背景颜色，你可以使用以下语法：

skinparam class {
    BackgroundColor Yellow
    ArrowColor SeaGreen
}

在选择颜色时，除了考虑美学因素，我们还应考虑到颜色心理学。不同的颜色会在观看者的心理上产生不同的影响。例如，蓝色常被认为是专业和技术性的颜色，而绿色则更多地与成长和和谐相关。

6.1.2 主题的选择与应用

接下来，我们来讨论主题的使用。PlantUML提供了多种内置主题，可以通过简单的命令应用到任何图表中。这为快速改变图表风格提供了便利。使用主题时，你只需在图表的开始处添加如下命令：

!theme <theme_name>

但是，选择哪一个主题并不是一个简单的技术决策。正如哲学家Friedrich Nietzsche所指出：“我们的选择反映了我们是谁。” 在选择主题时，你需要考虑到它如何与项目的整体风格、目标受众和项目目标相匹配。

6.1.3 进阶技巧与实践案例

最后，我们将通过一些实际案例来展示如何将这些技术应用于具体的项目中。例如，在一个面向金融行业的项目中，我们可能会选择更为保守和正式的主题和颜色，以反映该行业的特点。相反，在一个面向年轻用户的创新项目中，我们可能会选择更加鲜艳、富有活力的颜色和现代化的主题。

您的观点是正确的。直接将PlantUML集成到C++项目中，特别是在代码生成UML图表的意义上，确实存在限制。PlantUML主要是一个用于创建UML图表的工具，它依赖于特定的语法和标记来手动创建图表，而不是自动从现有代码生成。不过，可以通过一些间接方法来辅助C++项目的文档化和设计表达。

6.2 在C++项目中应用PlantUML

虽然PlantUML不能直接从C++代码生成UML图表，但它仍然可以作为强大的文档和设计可视化工具，在C++项目中发挥重要作用。我们将探讨如何有效地在C++项目中使用PlantUML来辅助设计和文档化工作。

6.2.1 手动创建UML图表

在C++项目中，最直接的使用PlantUML的方法是手动创建UML图表。这包括类图、序列图、活动图等，以可视化项目的架构和设计。虽然这个过程是手动的，但它有助于开发者深入理解和沟通系统的结构和行为。

6.2.2 与文档工具结合使用

尽管PlantUML不能直接从C++代码生成图表，但它可以与文档工具（如Doxygen）结合使用。通过在Doxygen注释中嵌入PlantUML图表，可以创建更丰富和直观的项目文档。这种方法将代码注释与图表结合，提供了一种高效的方式来维护和更新项目文档。

6.2.3 设计复审和团队协作

PlantUML可以用于设计复审和团队协作。通过共享UML图表，团队成员可以更容易地理解和讨论项目的设计决策。这种可视化工具特别有助于揭示设计的潜在问题和复杂性，从而促进更高效的团队沟通和协作。

6.2.4 项目文档的持续更新

虽然PlantUML不支持自动从代码生成图表，但它的简洁语法和易用性使得维护和更新UML图表变得容易。因此，在项目开发过程中，团队可以定期更新UML图表，以反映最新的设计和架构变化。

通过这些方法，PlantUML成为C++项目中一种有价值的辅助工具，帮助开发者和团队更好地理解、沟通和记录软件设计。虽然这需要一定的手动工作，但它在促进清晰和一致的软件设计方面的优势是显而易见的。

6.3 在代码审查和团队协作中使用PlantUML

PlantUML在代码审查和团队协作中的应用，可以帮助团队成员更好地理解和讨论代码的结构和设计。这一节将探讨如何有效地利用PlantUML来优化团队内部的沟通和协作流程。

6.3.1 促进代码审查的可视化

代码审查是软件开发中一个关键的质量保证步骤。使用PlantUML生成的UML图表，可以帮助审查者更快地理解代码的结构和逻辑。特别是在审查复杂的类结构或者系统交互时，相应的UML图表可以提供直观的视角，从而提高审查的效率和质量。

6.3.2 促进团队成员之间的有效沟通

在多人协作的项目中，有效的沟通是至关重要的。PlantUML图表可以作为沟通的工具，帮助团队成员共享和讨论设计思路。例如，在团队会议中展示UML图表，可以帮助团队成员快速地理解新提出的设计方案或现有架构的变更。

6.3.3 助力新团队成员快速融入

对于新加入项目的团队成员，理解现有的项目架构和代码库往往是一个挑战。利用PlantUML创建的图表可以为他们提供一个清晰的架构概览，帮助他们更快地融入团队，理解项目的核心组件和功能。

6.3.4 改善远程工作的效率

在远程工作或分布式团队中，缺少面对面交流带来了额外的沟通挑战。PlantUML图表可以在远程会议和讨论中作为有效的沟通工具，提供清晰的视觉参考，帮助团队成员跨越地理和时区的限制，实现有效的协作。

通过这些方式，PlantUML不仅是一种技术工具，更是一种促进团队协作和沟通的有效手段。它能够帮助团队成员共享见解，提高决策的质量，同时促进项目的整体进展。正如著名计算机科学家Donald Knuth所说：“好的编程是理解的艺术。” 同样，有效的团队协作也是基于对项目的深入理解和共享。PlantUML在这方面提供了宝贵的支持。

第七章: 其他图表类型

7.1 时序图

时序图（Sequence Diagram），在软件工程中用于展示对象间交互的序列。这种图表特别强调消息流的时间顺序。PlantUML中的时序图不仅直观地展现了消息如何在不同对象间传递，还揭示了系统的运作机制。

7.1.1 时序图的基本元素

时序图由几个关键元素组成：参与者（Participant）、生命线（Lifeline）、消息（Message）和激活（Activation）。在PlantUML中，这些元素可以通过简洁的语法来定义。

  • 参与者（Participant）：代表了一个对象或实体。在PlantUML中，可以通过 participant 关键字来创建。

  • 生命线（Lifeline）：显示对象存在的时间期间。在PlantUML中，生命线是自动生成的，伴随着参与者的出现。

  • 消息（Message）：表示对象间的交互。在PlantUML中，通过箭头来表示不同类型的消息。

  • 激活（Activation）：表示对象在处理过程中的活动状态。在PlantUML中，激活通过加粗的线来表示。

7.1.2 绘制时序图的步骤

  1. 定义参与者：首先定义所有参与交互的对象。
  2. 描述交互：使用箭头和消息标签描述对象间的交互。
  3. 表示活动：通过激活条显示对象的活动状态。
  4. 调整布局：根据需要调整时序图的布局，以便清晰表达信息。

7.1.3 时序图的心理学和哲学意义

正如心理学家卡尔·荣格（Carl Jung）在《人类的心理类型》中所说：“人的心理过程是非线性的。” 时序图在展示非线性交互中的时间顺序方面起着至关重要的作用，它不仅揭示了系统的逻辑结构，还反映了人类处理复杂信息的方式。通过直观地展示对象间的动态关系，时序图帮助开发者更深入地理解和思考系统的内部工作原理，从而促进更高效的沟通和问题解决。

7.1.4 技术术语与应用

在使用PlantUML绘制时序图时，选择正确的术语至关重要。例如，「消息（Message）」这一术语在英文中是“Message”，而不是“Communication”，因为它更准确地描述了对象间传递的具体信息内容，而不仅仅是通信过程。这种细微的区别在确保图表准确传达设计意图时至关重要。

通过深入掌握这些术语和概念，C++开发者可以更精确地表达自己的设计思路，从而在软件开发过程中提高效率和准确性。时序图不仅是一个工具，它还是一种语言，帮助开发者在复杂的系统设计中找到共鸣和理解。

7.1.5 时序图示例

在这里插入图片描述

为了更好地理解时序图的绘制方法，我们来看一个具体的例子。假设我们正在开发一个简单的C++应用，其中包括用户界面（UI）、数据库（Database）和日志系统（Logger）。用户提交请求（Request）给UI，UI再查询Database，最后Database返回数据给UI，同时Logger记录整个过程。

在PlantUML中，这个过程可以用以下代码表示：

@startuml
participant "用户界面" as UI
database "数据库" as DB
participant "日志系统" as Logger

UI -> DB : 查询请求
activate DB
DB -> Logger : 记录查询
activate Logger
Logger --> DB : 记录完成
deactivate Logger
DB --> UI : 返回结果
deactivate DB
@enduml

这段代码将生成以下时序图：

  1. 时序图从左到右展示了三个参与者：用户界面（UI）、数据库（DB）和日志系统（Logger）。
  2. 用户界面向数据库发送“查询请求”。
  3. 数据库接收到请求，并向日志系统发送“记录查询”的消息。
  4. 日志系统收到消息后，返回“记录完成”的响应给数据库。
  5. 最后，数据库将查询结果返回给用户界面。

在这个例子中，我们可以看到不同参与者之间如何通过消息进行交互，并且能够观察到每个参与者的活动状态。这个简单的时序图为开发者提供了一个清晰的视角，理解系统中各个组件如何协同工作，从而有助于更好地设计和优化软件系统。

7.2 用例图

用例图（Use Case Diagram）是一种表示系统、用户（或称为参与者）以及他们之间互动的图形表示方法。这种图表不仅显示了系统的功能，还展示了这些功能是如何被外部实体或用户所使用的。在C++开发过程中，用例图可以帮助开发者更好地理解系统的业务需求和用户交互。

7.2.1 用例图的基本组成

用例图主要包括以下几个元素：

  • 参与者（Actor）：系统外部的用户或其他系统。在PlantUML中，通过 actor 关键字来表示。
  • 用例（Use Case）：系统可以执行的一组操作，它满足一个或多个参与者的需求。在PlantUML中，用 usecase 关键字来创建。
  • 关系（Relationship）：描述参与者和用例之间的交互。这些关系可以是简单的关联或者更复杂的扩展和包含关系。

7.2.2 绘制用例图的步骤

  1. 确定参与者：识别与系统交互的所有外部实体。
  2. 定义用例：明确系统需要提供的功能。
  3. 建立关系：描绘参与者与用例之间的互动方式。
  4. 优化布局：确保图表清晰易懂，逻辑清晰。

7.2.3 用例图在心理学和哲学中的意义

如哲学家亚里士多德所言：“整体大于部分之和。” 用例图恰好体现了这一点，它不仅展示了系统的各个部分，还揭示了这些部分如何协同工作，创造出超越单个功能的整体价值。从心理学角度来看，用例图帮助开发者和利益相关者更好地理解用户的需求和动机，从而在设计软件时考虑到更加全面的人类因素。

7.2.4 技术术语的应用

在用例图中，“参与者（Actor）”和“用例（Use Case）”是两个关键术语。参与者不仅限于真实的用户，也可能是其他系统或外部实体，这在概念上强调了系统的开放性和交互性。而“用例”则着重于系统能够实现的具体功能，而不是单一的操作或过程，强调了系统设计的目标导向性。正确理解和应用这些术语有助于开发者更准确地捕捉系统设计的本质，从而在实现系统时更贴近用户和业务需求。

7.2.5 用例图示例

在这里插入图片描述

为了更好地理解用例图的结构和应用，让我们通过一个简单的示例来展示其构成。假设我们正在设计一个图书管理系统，这个系统允许用户搜索图书、借阅图书和归还图书。系统的管理员可以添加或删除图书，并管理用户账户。以下是对应的用例图表示：

  1. 参与者（Actor）:

    • 用户（User）
    • 管理员（Administrator）

  2. 用例（Use Case）:

    • 搜索图书（Search for Books）
    • 借阅图书（Borrow Books）
    • 归还图书（Return Books）
    • 添加图书（Add Books）
    • 删除图书（Remove Books）
    • 管理账户（Manage Accounts）

  3. 关系（Relationship）:

    • 用户可以搜索图书、借阅图书和归还图书。
    • 管理员可以添加图书、删除图书和管理账户。
    • 管理员也可以执行用户的所有用例，展示了在PlantUML中“继承”关系的使用。

在PlantUML代码中，这个用例图可以表示为：

@startuml
actor 用户 as User
actor 管理员 as Admin

usecase "搜索图书" as Search
usecase "借阅图书" as Borrow
usecase "归还图书" as Return
usecase "添加图书" as Add
usecase "删除图书" as Remove
usecase "管理账户" as Manage

User --> Search
User --> Borrow
User --> Return
Admin --> Add
Admin --> Remove
Admin --> Manage
Admin --> User : 继承
@enduml

这个示例清晰地展示了图书管理系统的主要功能和参与者之间的关系。通过这样的视觉表示，开发者和利益相关者可以迅速把握系统的核心功能和用户交互方式。此外，它也帮助团队成员理解每个功能如何满足特定的用户需求，从而更有效地指导软件开发过程。

7.3 组件图

组件图（Component Diagram）在软件工程中用于展示系统的组织结构，特别是软件代码的物理部署和依赖关系。对于C++开发者来说，组件图是理解和规划系统架构的重要工具，特别是在处理大型和复杂项目时。

7.3.1 组件图的关键元素

组件图主要由以下元素构成：

  • 组件（Component）：表示系统中的一个模块或部分，它封装了特定的功能。在PlantUML中，用 component 关键字来表示。
  • 接口（Interface）：定义组件之间交互的协议或服务。在PlantUML中，可以用 interface 关键字定义。
  • 依赖关系（Dependency）：展示组件之间的依赖。在PlantUML中，依赖关系通常通过箭头来表示。

7.3.2 绘制组件图的步骤

  1. 识别组件：确定系统中所有的主要组件。
  2. 定义接口：明确各组件提供和需要的服务。
  3. 绘制依赖关系：标示组件之间的相互依赖和协作。
  4. 优化布局和表达：确保图表清晰，容易理解。

7.3.3 组件图的心理学和哲学层面

正如哲学家弗里德里希·尼采在《查拉图斯特拉如是说》中提到：“在混沌中寻找模式。” 组件图正是在软件的复杂性中寻找秩序和结构的工具。它不仅帮助开发者理解系统的物理构造，还反映了人类理解复杂系统的心理过程。通过将系统分解为互相连接的组件，我们能够更容易地理解和管理复杂性，这是人类理解世界和创造秩序的基本方式之一。

7.3.4 组件图中的技术术语

在组件图中，“组件（Component）”和“接口（Interface）”是核心术语。在PlantUML中，这些术语不仅代表了物理实体，更是软件架构设计中抽象概念的体现。组件代表了封装性和模块性的原则，而接口则体现了系统部分之间通信和协作的协议。正确使用这些术语能够帮助开发者更清晰地表达他们的设计思路，特别是在面对需要高度协作和解耦的大型系统时。这种精确的术语使用不仅提高了沟通效率，还有助于构建更加健壯和可维护的软件架构。

7.3.5 组件图实例

在这里插入图片描述

为了更好地理解组件图的应用，我们来看一个简化的例子。假设我们正在开发一个基于C++的在线购物系统。该系统可以分为几个主要组件：用户界面、订单处理、支付处理和库存管理。

  1. 用户界面（User Interface）：这个组件负责与用户交互，接收用户的输入，并显示相关信息。

  2. 订单处理（Order Processing）：一旦用户下单，这个组件负责处理订单，包括验证订单详情和更新订单状态。

  3. 支付处理（Payment Processing）：与订单处理组件协作，处理用户的支付，并确认支付状态。

  4. 库存管理（Inventory Management）：管理产品库存，响应订单处理组件的查询，并在商品销售后更新库存状态。

这些组件之间的依赖关系如下：

  • 用户界面依赖于订单处理和支付处理组件来完成订单和支付流程。
  • 订单处理依赖于库存管理来确认订单中商品的可用性。
  • 支付处理可能直接与订单处理交互，以确保支付的订单是有效的。

在PlantUML中，此组件图的简化代码示例可能如下：

@startuml
component [User Interface] as UI
component [Order Processing] as OrderProc
component [Payment Processing] as PaymentProc
component [Inventory Management] as Inventory

UI --> OrderProc : uses
UI --> PaymentProc : uses
OrderProc --> Inventory : queries
PaymentProc --> OrderProc : confirms
@enduml

这段代码生成的组件图清晰地展现了这个在线购物系统的主要组件及其相互关系。通过这样的视觉表示，开发者可以更好地理解系统的结构，确保各部分协调工作，从而实现更高效的设计和开发流程。

第八章: 结语

在我们探索PlantUML的旅程中，我们不仅学习了如何绘制类图、活动图和流程图，还深入了解了它们在软件开发过程中的重要性。正如著名心理学家卡尔·荣格（Carl Jung）在《心理类型》中所说：“人的创造力始于他的想象。” 在软件开发领域，这种创造力通过精确且形象的图形表示来展现。

8.1 总结

在本指南中，我们详细探讨了PlantUML的核心功能及其在C++项目中的应用。从基础安装到高级图形美化，我们不仅关注技术的实用性，更通过心理学和哲学的角度，探讨了这些技术如何与人类的认知和感知相协调。每个图表不仅是代码和设计的映射，也是我们思维和创造力的直观展现。

8.1.1 技术术语的精确阐述

在讨论PlantUML时，我们使用了多个关键术语，如“类图（Class Diagram）”和“活动图（Activity Diagram）”。选择这些术语是因为它们在软件工程中有特定的定义和应用。例如，“类图”不仅代表了系统的静态结构，也反映了编程中的对象导向原则。

8.2 进一步的学习资源

为了进一步提高你在使用PlantUML方面的技能，建议探索更多关于plantuml资源 。同时，也鼓励你将这些技术应用到实际项目中，实践是理解和掌握这些概念的最佳方式。正如计算机科学家艾兹赫尔·迪杰斯特拉（Edsger W. Dijkstra）所说：“简单性是成功复杂软件项目的关键。” 通过使用PlantUML，我们可以将复杂的设计简化，清晰地传达我们的想法和构想。

在本指南的结尾，希望你不仅学会了如何使用PlantUML，更重要的是，理解了它在表达和沟通复杂软件设计中的价值。持续的学习和实践，将帮助你成为更优秀的C++开发者和软件设计师。

结语

在我们的编程学习之旅中，理解是我们迈向更高层次的重要一步。然而，掌握新技能、新理念，始终需要时间和坚持。从心理学的角度看，学习往往伴随着不断的试错和调整，这就像是我们的大脑在逐渐优化其解决问题的“算法”。

这就是为什么当我们遇到错误，我们应该将其视为学习和进步的机会，而不仅仅是困扰。通过理解和解决这些问题，我们不仅可以修复当前的代码，更可以提升我们的编程能力，防止在未来的项目中犯相同的错误。

我鼓励大家积极参与进来，不断提升自己的编程技术。无论你是初学者还是有经验的开发者，我希望我的博客能对你的学习之路有所帮助。如果你觉得这篇文章有用，不妨点击收藏，或者留下你的评论分享你的见解和经验，也欢迎你对我博客的内容提出建议和问题。每一次的点赞、评论、分享和关注都是对我的最大支持，也是对我持续分享和创作的动力。

阅读我的CSDN主页,解锁更多精彩内容:泡沫的CSDN主页
在这里插入图片描述
