一、实验名称

ADC实验 模拟转数字实验

二、设计思路

电路设计

1.选用AT89C51单片机作为电路核心单元，外接8位单通道AD转换器ADC0804芯片和LM016L显示器以及滑动变阻器等其它常用元器件构成电路。

2.将ADC0804芯片的控制引脚RD,WR,INTR接到AT89C51芯片对应引脚，再将ADC0804电压输入引脚接到滑动变阻器上，作为输入的模拟电压，最后将其数据引脚DB0至DB7接到AT89C51芯片上。

3.将AT89C51单片机所选引脚与LCD控制引脚相连，再将数据通过引脚与LCD接收引脚相连。

代码设计：

1.对AT89C51单片机所用引脚进行定义。

2.构造基本的功能函数：延时函数delay()、LCD控制函lcd_cmd()、LCD数据函lcd_data()、显示函数display()。

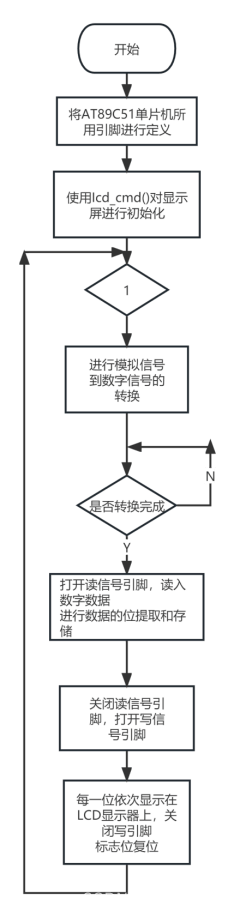

3.主函数：先将芯片的引脚和LCD屏幕进行初始化，然后循环执行以下操作:首先进行模拟信号到数字信号的转换，待转换完成之后打开读信号引脚，将转换完成的数据读入芯片，然后将数据的每一位分割出来，关闭读引脚打开写引脚，将每一位依次显示在LCD显示器上，关闭写引脚。

三、原理图

1.将芯片代码进行编译测试，结果正确无任何错误。

1. 将编译之后的HEX文件加载到芯片内，进行软件仿真。当电阻取值为100%、50%、0% 三个节点时所对应的数值应为255、128、0，由仿真结果显示正确无误。

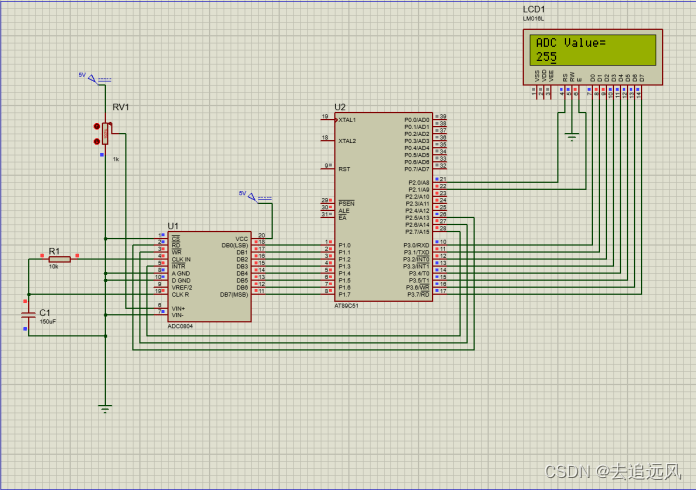

2. 电阻为100%：
3.
4. 电阻为50%：

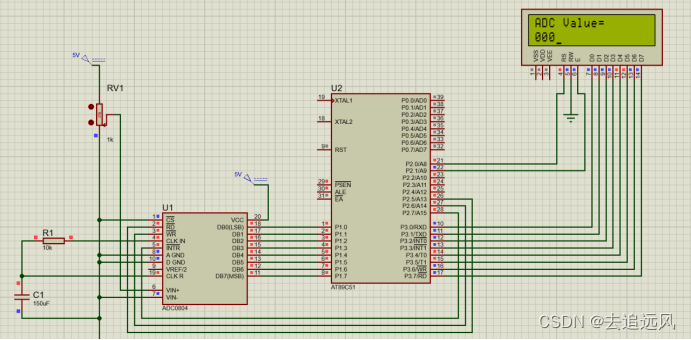

5.
6. 电阻为0%：
7.
8.

9. 六、软件源码

   C语言代码：

   #include<reg51.h>

   sfr mydata = 0x90;

   sbit rd= P2^5;

   sbit wr= P2^6;

   sbit intr= P2^7;

   sbit RS = P2^0;

   sbit EN = P2^1;

    //(0x90)is address of port1, else you can write as : #defintre mydata P1

   void delay(int n)

   {

   int i,j;

   for(i=0;i<n;i++)

   for(j=0;j<255;j++);

   }

   void lcd_cmd(char a)

   {

   P3 = a;

   RS = 0;

   EN = 1;

   delay(10);

   EN = 0;

   }

   void lcd_data(char a)

   {

   P3 = a;

   RS = 1;

   EN = 1;

   delay(10);

   EN = 0;

   }

   void display(char *ptr)

   {

   while(*ptr != '')

   {

   lcd_data(*ptr);

   ptr++;

   }

   }

   void main()

   {

   unsigned char value;

   char temp[4];

   int i=0;

   lcd_cmd(0x01); //clear screen

   lcd_cmd(0x0E); //Display On, Cursor Blinking

   lcd_cmd(0x38); //2 lines and 5*7 matrix

   lcd_cmd(0x80); //Force Cursor to beginning of first line

   display("ADC Value=");

   lcd_cmd(0xC0); //Force Cursor to beginning of second line

   //mydata = 0xEF;

   intr = 1;

   rd = 1;

   wr = 1;

   while(1)

   {

   i = 0;

   while(intr == 1);

   rd = 0;

   value = mydata;

   while(i < 3)

   {

   temp[i] = (value % 10) + '0';

   value = value / 10;

   i++;

   }

   for (i = 2; i >= 0; i--)

   {

   lcd_cmd(0x06); //Force Cursor to the next address(move to right)

   lcd_data(temp[i]);

   }

   rd = 1;

   delay(100);

   lcd_cmd(0xC0); //Force Cursor to beginning of second line

   wr = 0;

   wr = 1;

   }

   }

   六、软件源码
   C语言代码：
   #include<reg51.h>
   sfr mydata = 0x90;
   sbit rd= P2^5;
   sbit wr= P2^6;
   sbit intr= P2^7;
   sbit RS = P2^0;
   sbit EN = P2^1;
    //(0x90)is address of port1, else you can write as : #defintre mydata P1

   void delay(int n)
   {
   	int i,j;
   	for(i=0;i<n;i++)
   	for(j=0;j<255;j++);
   }
   void lcd_cmd(char a)
   {
   	P3 = a;
   	RS = 0;
   	EN = 1;
   	delay(10);
   	EN = 0;
   }

   void lcd_data(char a)
   {
   	P3 = a;
   	RS = 1;
   	EN = 1;
   	delay(10);
   	EN = 0;
   }

   void display(char *ptr)
   {
   	while(*ptr != '')
   	{
   		lcd_data(*ptr);
   		ptr++;
   	}
   }
   void main()
   {
   	unsigned char value;
   	char temp[4];
   	int i=0;
   	lcd_cmd(0x01); //clear screen
   	lcd_cmd(0x0E); //Display On, Cursor Blinking
   	lcd_cmd(0x38); //2 lines and 5*7 matrix
   	lcd_cmd(0x80); //Force Cursor to beginning of first line
   	display("ADC Value=");
   	lcd_cmd(0xC0); //Force Cursor to beginning of second line
   	//mydata = 0xEF;
   	intr = 1;
   	rd = 1;
   	wr = 1;
   	while(1)
   	{
   		i = 0;
   		while(intr == 1);
   		rd = 0;
   		value = mydata;
   		while(i < 3)
   		{
   			temp[i] = (value % 10) + '0';
   			value = value / 10;
   			i++;
   		}
   		for (i = 2; i >= 0; i--)
   		{
   			lcd_cmd(0x06); //Force Cursor to the next address(move to right)
   			lcd_data(temp[i]);
   		}
   		rd = 1;
   		delay(100);
   		lcd_cmd(0xC0); //Force Cursor to beginning of second line
   		wr = 0;
   		wr = 1;
   	}
   }
