STM32-FSMC外扩SRAM讲解以及实际操作

常用存储器介绍

存储器的种类

存储器的种类：存储器是计算机结构的重要组成部分。存储器是用来存储程序代码和数据的部件，有了存储器计算机才具有记忆功能

RAM存储器

RAM：RAM是“Random Access Memory”的缩写，被译为随机存储器。所谓“随机存取”，指的是当存储器中的消息被读取或写入时，所需要的时间与这段信息所在的位置无关。这个词的由来是因为早期计算机曾使用磁鼓作为存储器，磁鼓是顺序读写设备，而RAM可随读取其内部任意地址的数据，时间都是相同的，因此得名。

实际上现在RAM已经专门用于指代作为计算机内存的易失性半导体存储器。

根据RAM的存储机制，又分为动态随机存储器DRAM(Dynamic RAM)以及静态随机存储器SRAM(Static RAM)两种。

DRAM的存储器

DRAM的存储单元结构：动态随机存储器DRAM(Dynamic RAM)

动态刷新

动态随机存储器 DRAM的存储单元以电容的电荷来表示数据，有电荷代表 1，无电荷代表 0，，代表 1 的电容会放电，代表 0的电容会吸收电荷，

因此它需要定期刷新操作，这就是“动态(Dynamic)”

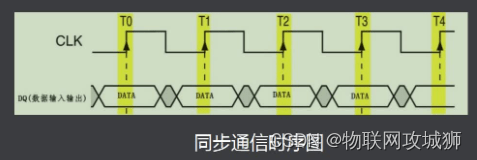

同步和异步DRAM：根据 DRAM的通讯方式，又分为同步和异步两种，这两种方式根据通讯时是否需要使用时钟信号来区分。

由于使用时钟同步的通讯速度更快，所以同步DRAM 使用更为广泛，这种 DRAM 被称为SDRAM(Synchronous DRAM)。常见的DRAN大多是SDRAM

DDR SDRAM

为了进一步提高 SDRAM的通讯速度，人们设计了 DDR SDRAM (Double DataRate SDRAM)存储器。DDR SDRAM在时钟的上升沿及下降沿各表示一个数据，也就是说在 1 个时钟周期内可以表示 2数据，在时钟频率同样的情况下，提高了一倍的速度

DDRII和 DDRIII，它们的通讯方式并没有区别主要是通讯同步时钟的频率提高了。

SRAM的存储器

SRAM的存储单元结构

静态随机存储器 SRAM的存储单元以锁存器来存储数据，见图 。这种电路结构不需要定时刷新充电，就能保持状态(当然，如果断电了，数据还是会丢失的)，所以这种存储器被称为“静态(Static)”RAM。

同样地，SRAM 根据其通讯方式也分为同步SRAM和异步SRAM，相对来说，异步SRAM用得较多。

DRAM与SRAM的应用场合

DRAM和SRAM的特性对比：

注：所以在实际应用场合中，SRAM 一般只用于CPU内部的高速缓存(Cache)，而外部扩展的内存一般使用 DRAM。

非易失性存储器

非易失性存储器种类非常多，半导体类的有 ROM和 FLASH，而其它的则包括光盘、软盘及机械硬盘。

ROM存储器

ROM是“ReadOnly Memory”的缩写，意为只能读的存储器。由于技术的发展，后来设计出了可以方便写入数据的ROM，而这个“ReadOnly Memory”的名称被沿用下来了，现在一般用于指代非易失性半导体存储器，包括后面介绍的FLASH存储器，有些人也把它归到ROM类里边。

FLASH存储器

FLASH存储器又称为闪存，它也是可重复擦写的储器，部分书籍会把FLASH存储器称为FLASHROM，但它的容量一般比EEPROM大得多，且在擦除时，一般以多个字节为单位。根据存储单元电路的不同，FLASH存储器又分为NOR FLASH和NAND FLASH

SRAM控制原理

SRAM简介

STM32与SRAM：

STM32控制器芯片内部有一定大小的SRAM及FLASH作为内存和程序存储空间，但当程序较大，内存和程序空间不足时，就需要在STM32芯片的外部扩展存储器了。STM32F407系列芯片可以扩展外部SRAM用作内存。

给STM32芯片扩展内存与给PC扩展内存的原理是一样的，只是PC上一般以内存条的形式扩展，而且内存条实质是由多个内存颗粒(即SDRAM芯片)组成的通用标准模块，而STM32扩展时，直接与SRAM芯片连接。

IS61LV25616SRAM外观：

S61LV25616的特点：

高速访问时间：8，10，12，15ns

容量：256K * 16bit

SRAM内部框图分析

  • ①地址数据接口
  • ②存储矩阵
  • ③控制电路

SRAM信号线

SRAM的控制比较简单，只要控制信号线使能了访问，从地址线输入要访问的地址，即可从I/O数据线写入或读出数据。

SRAM的存储矩阵

SRAM存储矩阵

SRAM内部包含的存储阵列，可以把它理解成一张表格，数据就填在这张表格上。和表格查找一样，指定一个行地址和列地址，就可以精确地找到目标单元格而这样的表则被称为存储矩阵。

数据访问

当选中一个数据单元后，可以通过UB#或 LB#其中一个设置为低电平，I/O会对应输出该地址的高 8位和低 8位数据，因此它们被称为数据掩码信号。

SRAM的控制电路

控制电路

控制电路主要包含了片选、读写使能以及上面提到的宽度控制信号UB#和LB#。利用CE#片选信号，可以把多个SRAM芯片组成一个大容量的内存条。OE#和WE#可以控制读写使能，防止误操作。

SRAM的读时序

重点时序：

  • 读周期时间(tRC)
  • 地址建立时间(tAA)
  • OE建立时间(tDOE)

SRAM的写时序

重点时序：

  • 写周期时间(tWC)
  • 地址建立时间(tSA)
  • WE脉宽(tPWE)

SRAM的读写流程

读写时序的流程很类似，过程如下：

(1)主机使用地址信号线发出要访问的存储器目标地址；

(2)控制片选信号CE#使能存储器芯片；

(3)若是要进行读操作，则控制读使能信号OE#表示要读数据，若进行写操作则控制写使能信号WE#表示要写数据；

(4)使用掩码信号LB#与UB#指示要访问目标地址的高、低字节部分；

(5)若是读取过程，存储器会通过数据线向主机输出目标数据，若是写入过程，主要使用数据线向存储器传输目标数据。

STM32-FSMC控制器介绍

FSMC控制器简介

FSMC简介

STM32F4系列芯片使用FSMC外设来管理扩展的存储器，FSMC是Flexible Static Memory Controller的缩写，译为灵活的静态存储控制器。它可以用于驱动包括SRAM、NOR FLASH以及NAND FLSAH类型的存储器，不能驱动如SDRAM这种动态的存储器。而在STM32F429系列的控制器中，它具有FMC外设，支持控制SDRAM存储器。

FSMC控制器框图分析

  • ①通讯引脚
  • ②存储器控制器
  • ③时钟控制逻辑

通讯引脚

由于控制不同类型存储器的时候会有一些不同的引脚，看起来有非常多，其中地址线FSMC_A和数据线FSMC_D是所有控制器都共用的

注：其中比较特殊的FSMC_NE是用于控制SRAM芯片的控制信号线，STM32具有FSMC_NE1/2/3/4号引脚，不同的引脚对应STM32内部不同的地址区域。

存储器控制器

上面不同类型的引脚是连接到FSMC内部对应的存储控制器中的NOR/PSRAM/SRAM设备使用相同的控制器，NAND/PC卡设备使用相同的控制器，不同的控制器有专用的寄存器用于配置其工作模式。

相关控制寄存器

控制SRAM的有FSMC_ BCR 、FSMC_ BTR以及FSMC_BWTR寄存器。每种寄存器都有4个，分别对应于4个不同的存储区域，各种寄存器介绍如下：FSMC_BCR控制寄存器：可配置要控制的存储器类型、数据线宽度以及信号有效极性能参数。

FMC_BTR时序寄存器：用于配置SRAM访问时的各种时间延迟，如数据保持时间、地址保持时间等。

FMC_BWTR写时序寄存器：与FMC_BTR寄存器控制的参数类似，它专门用于控制写时序的时间参数。

时钟控制逻辑

FSMC外设挂载在AHB总线上，时钟信号来自于HCLK(默认168MHz)，控制器的同步时钟输出就是由它分频得到。

例如，NOR控制器的FSMC_CLK引脚输出的时钟，它可用于与同步类型的SRAM芯片进行同步通讯，它的时钟频率可通过FSMC_BTR寄存器的CLKDIV位配置，可以配置为HCLK的1/2或1/3，也就是说，若它与同步类型的SRAM通讯时，同步时钟最高频率为84MHz。

后面示例中的SRAM为异步类型的存储器，不使用同步时钟信号，所以时钟分频配置不起作用。

FSMC地址映射

FSMC地址映射

FSMC连接好外部的存储器并初始化后，就可以直接通过访问地址来读写数据。

FSMC访问存储器的方式与I2C EEPROM、SPI FLASH的不一样，后两种方式都需要控制I2C或SPI总线给存储器发送地址，然后获取数据；在程序里，这个地址和数据都需要分开使用不同的变量存储，并且访问时还需要使用代码控制发送读写命令。

而使用FSMC外接存储器时，其存储单元是映射到STM32的内部寻址空间的；在程序里，定义一个指向这些地址的指针，然后就可以通过指针直接修改该存储单元的内容，FSMC外设会自动完成数据访问过程，读写命令之类的操作不需要程序控制。

FSMC的NOR/PSRAM/SRAM/NAND FLASH以及PC卡的地址被映射到了ExternalRAM地址空间内，使得访问FSMC控制的存储器时，就跟访问STM32的片上外设寄存器一样

FSMC把整个External RAM存储区域分成了4个Bank区域，并分配了地址范围及适用的存储器类型，如NOR及SRAM存储器只能使用Bank1的地址。

FSMC地址映射

        在NOR及SRAM区域，每个Bank的内部又分成了4个小块，每个小块有相应的控制引脚用于连接片选信号，如FSMC_NE[4:1]信号线可用于选择BANK1内部的4小块地址区域，当STM32访问0x68000000-0x6BFFFFFF地址空间时，会访问到Bank1的第3小块区域，相应的FSMC_NE3信号线会输出控制信号。

FSMC时序控制

FSMC读时序

FSMC外设支持输出多种不同的时序以便于控制不同的存储器，它具有ABCD四种模式，下面我们仅针对控制SRAM使用的模式A进行讲解

注：内核发出访问某个指向外部存储器地址时，FSMC外设会根据配置控制信号线产生时序访问存储器

FSMC写时序

注：内核发出访问某个指向外部存储器地址时，FSMC外设会根据配置控制信号线产生时序访问存储器

FSMC外扩SRAM实例

实验要求：配置STM32F407的FSMC以支持驱动IS61LV25616 SRAM芯片的读写

SRAM电气接线图

CubeMx配置

读时序配置分析

tRC = ADDSET + DATAST

tDOE = DATASET

ADDSET对于SRAM未作要求FSMC的主频为168M，一个周期约等于6ns

写时序配置分析

tWC = ADDSET + DATAST +1

tSA = ADDSET

tPWE = DATAST +1

程序代码

#define SRAM_BANK_ADDR ((uint32_t)0x68000000)
	uint8_t *p = (uint8_t *)SRAM_BANK_ADDR;
	uint8_t i = 0;



 printf("usart is init
");
    for(i=1;i<=10;i++){
        p[i] = i;
    }

    for(i=1;i<=10;i++){
        printf("p[%d] = %d
", i, p[i]);
    }

实验结果
