上篇以德州仪器(TI)的高速ADC芯片——ads52j90为例，介绍完了 4线SPI配置时序。本篇将以Analog Device(ADI)的多通道高速ADC芯片AD9249为例，介绍3线SPI读写配置时序。另外，大家如果想详细了解Analog Device(ADI)公司的关于SPI的所有内容，推荐大家在其官网阅读AN-877。

AD9249的SPI控制模块包含4根信号线，即CSB1、CSB2、SDIO以及SCLK。但CSB1、CSB2可以一起由CSB来控制，实际上就是3线SPI。由于3线SPI数据的读、写操作在同一根信号线SDIO上实现，因此其配置方式与4线的配置稍微有些不一样。下面我们将详细介绍读写操作：

1，CSB：SPI控制读写使能信号；

2，SDIO：SPI的数据、地址读写端口；

3，SCLK：FPGA提供给ADC的SPI接口时钟；

如下图1所示为该ADC的SPI读、写配置时序图。其中CSB和SCLK的操作和上篇介绍的4线SPI配置相同，图上的时序参数在其datasheet上也有明确的说明，这里就不介绍了。3线SPI与4线SPI配置的主要不同之处在传输的数据格式以及I/O转换上。3线的读写数据格式由控制命令+地址+数据组成，而上篇提到的4线配置只有地址+数据。其中R/~W为高电平时，表示读操作，低电平表示写操作。W1,W0表示要读写的数据字节数，一般都设为0，代表每次读写一个寄存器地址的数据。A12~A0表示13bit的寄存器地址。D7~D0表示要读写的8bit寄存器数据。

图1：SPI读、写时序图

因此我们在SPI写操作时，只需写入 1bit 1 + 2bit 0 +13bit地址+ 8bit数据 即可。其配置的方法和上篇的4线SPI写操作相同。但当我们在执行SPI读操作时，就需要注意了。首需写入1bit 0 + 2bit 0 +13bit 地址，当最后1bit的地址A0在SCLK的上升沿写入SDIO后，SDIO会由输入口变为输出口，然后在接下来的8个SCLK下降沿，SDIO会输出寄存器的8bit数据。因此，在ADC的SDIO由输入变为输出口时，FPGA端的SDIO必须同步由输出口变为输入口，并在SCLK上升沿接收这8bit数据最稳定，FPGA端口的这种I/O转换可以通过其内置的三态门来实现。

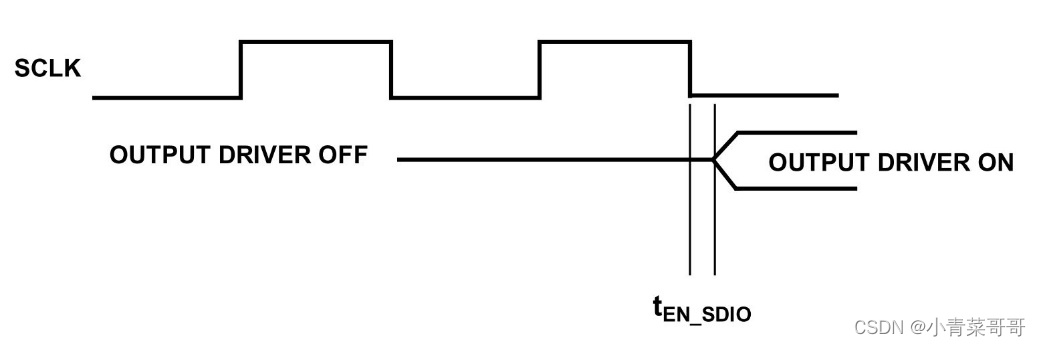

如图2所示为SDIO由输入口变为输出口的时序控制图，tEN_SDIO为转换时间，其最小时间为10ns，参考零点为SCLK下降沿。

图2：SDIO输入转换为输出的时序图

如图3所示为SDIO由输出口变为输入口的时序控制图，tDIS_SDIO为转换时间，其最小时间也为10ns，参考零点为SCLK上升沿。

图3：SDIO输出转换为输入的时序图

3线SPI的读写时序分析就介绍到这里了，同样强调几个关键点：

关键点1：CSB在读写操作时，必须拉低。读写完成之后，必须拉高。

关键点2：SDIO作为输入口时，数据每次必须在SCLK的上升沿写入SPI。

关键点3：SDIO作为输出口时，寄存器数据每次在SCLK的下降沿输出SPI，FPGA端在SCLK的上升沿处捕获数据最稳定。

关键点4：一定要满足datasheet给出的SPI的时序参数，并在代码实现时要留有适当的时序裕量。

关键点5：注意FPGA端的SDIO口的三态控制逻辑，以便正确读写ADC寄存器。
