C++程序模拟实现页面替换算法——FIFO算法/LRU算法,附带讲解OPT算法

在操作系统的课上学到了页面替换算法,要想彻底理解还需要自己动手来实现,进行验证。

这里为了方便,先把page类的声明展示:

//Page.h

#pragma once
class Page
{
private:
	int number;
	int use_count;//未使用时间统计
public:
	Page() :number(0), use_count(0)
	{

	}
	friend class PageReplacement_FIFO_array;
	friend class PageReplacement_FIFO_list;
	friend class PageReplacement_LRU_count;
	friend class PageReplacement_LRU_stack;
};

FIFO算法

下面用c++程序来为各位讲解如何实现FIFO算法。

FIFO,顾名思义,就是谁先用谁先被替换,按固定顺序循环。

(一)存储方式为数组:显然我们可以用数组索引的形式,每次替换后自动加1(或从尾到头)。

//PageReplacement_FIFO_array.h
#pragma once
#include<vector>
#include"Page.h"
class PageReplacement_FIFO_array
{
private:
    int page_num;  //物理内存块数
    bool flag;//是否缺页的标志位,这里把刚开始页面没填充满也算作缺页
    int cur;//当前将要作为淘汰的页号
    std::vector<Page>  pages;

public:
    PageReplacement_FIFO_array(int m_page_num);

    /*void create();*/
    void print();
    bool find(int x);  //查找是否已在内存物理块中
    void FIFO(int x);  //FIFO页面置换算法
    void PageReplace(int count);
};
//PageReplacement_FIFO_array.cpp
#include "PageReplacement_FIFO_array.h"
#include <iostream>

PageReplacement_FIFO_array::PageReplacement_FIFO_array(int m_page_num)
	: page_num(m_page_num), cur(0)     //默认从下标是0的位置开始替换
{
	pages.resize(page_num);
}
void PageReplacement_FIFO_array::print()  //将每次更新后的结果输出,以便验证自己写的程序对不对
{
	for (int i = 0; i < page_num; i++)
	{
		std::cout << pages[i].number << " ";

	}
	std::cout << std::endl;
}

bool PageReplacement_FIFO_array::find(int x)
{
	for (auto e:pages)
	{
		if (e.number == x)
		{
			return true;
		}
	}
	return false;
}
void PageReplacement_FIFO_array::FIFO(int x)
{
	flag = true;
	if (!find(x)) //必须每次先进行查找,找不到再根据我们已经设定好的位置进行替换
	{
		flag = false;
		pages[cur].number = x;
		cur = (cur + 1) % page_num;//更新下一次替换的位置
	}
	std::cout << "input:" << x << "  ";
	print();
}


void PageReplacement_FIFO_array::PageReplace(int count)     //页面替换的操作
{
	int random;
	static int Page_Fault_count=0;
	for (int i = 0; i < count; i++)
	{
		random = rand()%50 + 1;
		FIFO(random);
		if (flag == false)
		{
			Page_Fault_count++;
		}
	}
	double rate = (double)(Page_Fault_count) / (double)count;//计算缺页率
	std::cout << "the rate of missing pages:" << rate << std::endl;
}

(二)存储方式为链表:显然我们需要从头遍历到尾,再从尾找到头,需要循环链表,这里以stl中的list演示:

//PageReplacement_FIFO_list.h
#pragma once
#include<list>
#include"Page.h"
class PageReplacement_FIFO_list
{
private:
    int page_num;  //物理内存块数
    bool flag;//是否缺页的标志位
    std::list<Page> pages;
    std::list<Page>::iterator cur ;//当前将要作为淘汰的页

public:
    PageReplacement_FIFO_list(int m_page_num);
    void print();
    bool find(int x);  //查找是否已在内存物理块中
    void FIFO(int x);  //FIFO页面置换算法
    void PageReplace(int count);
};
//PageReplacement_FIFO_list.cpp

#include "PageReplacement_FIFO_list.h"
#include <iostream>
#include<list>

PageReplacement_FIFO_list::PageReplacement_FIFO_list(int m_page_num)
: page_num(m_page_num)
{
	pages.resize(page_num);
	cur = pages.begin();
}
void PageReplacement_FIFO_list::print()
{
	for (auto e:pages)
	{
		std::cout << e.number << " ";

	}
	std::cout << std::endl;
}

bool PageReplacement_FIFO_list::find(int x)
{
	for (auto e : pages)
	{
		if (e.number == x)
		{
			return true;
		}
	}
	return false;
}
void PageReplacement_FIFO_list::FIFO(int x)
{
	flag = true;
	if (!find(x))
	{
		flag = false;
		cur->number = x;
		std::list<Page>::iterator page_end = pages.end();
		page_end--;//这里是要找到链表尾,因为list的end()是最后一个元素的下一个位置
		if (cur != page_end)
		{
			cur++;
		}
		else
		{
			cur = pages.begin();
		}

	}
	std::cout << "input:" << x << "  ";
	print();
}

void PageReplacement_FIFO_list::PageReplace(int count)
{
	int random;
	static int Page_Fault_count = 0;
	for (int i = 0; i < count; i++)
	{
		random = rand() % 50 + 1;
		FIFO(random);
		if (flag == false)
		{
			Page_Fault_count++;
		}
	}
	double rate = (double)(Page_Fault_count) / (double)count;
	std::cout << "the rate of missing pages:" << rate << std::endl;
}

执行结果:

//main.cpp
#include<iostream>
using namespace std;
#include"PageReplacement_FIFO_array.h"
#include"PageReplacement_FIFO_list.h"
#include<list>
void FIFO_array()
{
	PageReplacement_FIFO_array pages(3);
	pages.print();
	pages.PageReplace(5000);
}

void FIFO_list()
{
	PageReplacement_FIFO_list pages(3);
	pages.print();
	pages.PageReplace(5000);
}


int main()
{
	FIFO_array();
	FIFO_list();
	return 0;
}

FIFO_array :
内存容量为3块:
在这里插入图片描述

内存容量为4块:
在这里插入图片描述

可以发现当内存容量提高后

命中率将会提高,缺页率(这里指的是概率,实际情况可能会相反)会降低。其他算法情况与之类似。
FIFO_list:
内存容量为3块:
在这里插入图片描述

内存容量为4块:
在这里插入图片描述

LRU算法

继续上一讲,这期讲解LRU(least recently used algorithm)算法,即从当前往前数,谁最长时间没用过就选谁替换。

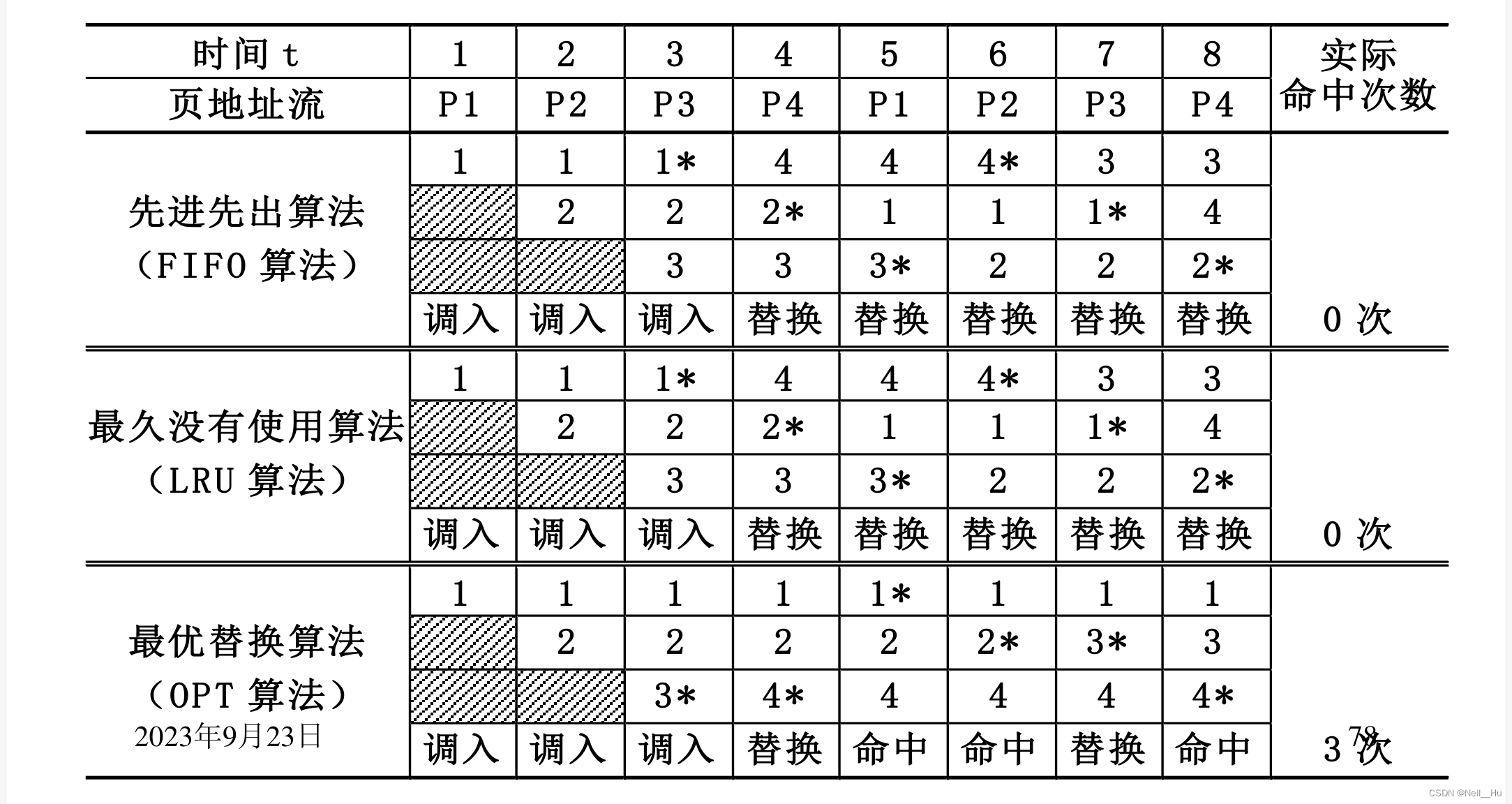

下图中带星号的空格代表下一次准备替换的页面。
LRU:t=4,P4找不到,需要替换,此时看已经在内存中的页面是1,2,3,这时P1最久没使用。
OPT(optimal replacement algorithm):属于事后诸葛亮,已经知道访问页面的顺序,从当前往后看,谁最晚再次使用就将谁替换
如下图,t=4,P4找不到,需要替换,此时看已经在内存中的页面是1,2,3,
其中P1下次使用是在t=5,P2下次使用是在t=6,P1下次使用是在t=7,所以选择3进行替换。

在这里插入图片描述
page类的声明:

(一)使用计数器来实现LRU算法:统计每个页面使用的时间,进行比较选择使用时间最长的那个进行替换

//PageReplacement_LRU_count.h

#pragma once
#include"Page.h"
#include<vector>
class PageReplacement_LRU_count
{
private:
    int page_num;  //物理内存块数
    bool flag;//是否缺页的标志位
    std::vector<Page> pages;

public:
    PageReplacement_LRU_count(int m_page_num);

    void print();
    bool find(int x);  //查找是否已在内存物理块中
    void LRU(int x);  //LRU页面置换算法
    size_t LRUpos();   //返回要替换的页面在 std::vector<Page> pages的下标位置
    void PageReplace(int count);
};
//PageReplacement_LRU_count.cpp

#include "PageReplacement_LRU_count.h"
#include<iostream>
#include<list>
PageReplacement_LRU_count::PageReplacement_LRU_count(int m_page_num)
	:page_num(m_page_num)
{
	pages.resize(page_num);
}

void PageReplacement_LRU_count::print()  //将每次更新后的结果输出,以便验证自己写的程序对不对
{
	std::cout <<"page numbers:";
	for (auto e : pages)
	{
		std::cout << e.number << " ";
	}
	std::cout << std::endl;
	std::cout <<"page used time:";
	for (auto e : pages)
	{
		std::cout << e.use_count << " ";
	}
	std::cout << std::endl;
}
bool PageReplacement_LRU_count::find(int x)
{
	for (auto e : pages)
	{
		if (e.number == x)    //必须每次先进行查找,找不到再根据我们已经设定好的位置进行替换
		{
			e.use_count = 0;
			return true;
		}
	}
	return false;
}
size_t PageReplacement_LRU_count::LRUpos()
{
	size_t res = 0;
	for (int i=1;i<pages.size();i++)    //找谁的use_count即使用时间最长
	{
		if (pages[i].use_count > pages[res].use_count)
		{
			res = i;
		}
	}
	return res;
}

void PageReplacement_LRU_count::LRU(int x)
{
	flag = true;
	for (auto& e : pages)
	{
		e.use_count++;
	}
	if (!find(x))
	{
		flag = false;
		size_t LRU_pos = LRUpos();
		pages[LRU_pos].number = x;   //替换页面,同时将新页面的使用次数即use_count置0
		pages[LRU_pos].use_count = 0;

	}

	std::cout << "input:" << x << std::endl;
	print();
}
void PageReplacement_LRU_count::PageReplace(int count)
{
	int random;
	static int Page_Fault_count = 0;
	for (int i = 0; i < count; i++)
	{
		random = rand() % 50 + 1;
		LRU(random);
		if (flag == false)
		{
			Page_Fault_count++;
		}
	}
	double rate = (double)(Page_Fault_count) / (double)count;
	std::cout << "the rate of missing pages:" << rate << std::endl;
}

(二)使用栈来实现LRU算法:先使用的页面先入栈;每次取栈底的元素进行替换,然后新的元素进栈;如果命中就将其移动到栈顶。

//PageReplacement_LRU_stack.h

#pragma once
#include"Page.h"
#include<stack>
class PageReplacement_LRU_stack
{
private:
    int page_num;  //物理内存块数
    bool flag;//是否缺页的标志位
    std::stack<int> pages;

public:
    PageReplacement_LRU_stack(int m_page_num);

    void print();
    void deleteExistPage(int x);
    void deleteBottom();   //删除栈底元素
    bool find(int x);
    void PageReplace(int count);
};
//PageReplacement_LRU_stack.cpp

#include "PageReplacement_LRU_stack.h"
#include<stack>
#include<iostream>
PageReplacement_LRU_stack::PageReplacement_LRU_stack(int m_page_num)
	:page_num(m_page_num)
{
	for (int i = 0; i < page_num; i++)
	{
		pages.push(0);
	}
}

void PageReplacement_LRU_stack::print()
{
	if (!pages.empty())
	{
		int top_page = pages.top();
		std::cout << top_page << " ";
		pages.pop();
		print();
		pages.push(top_page);
	}
	else
		return;
}
void PageReplacement_LRU_stack::deleteExistPage(int x)  //如果栈中已经有这个元素,就将他先移除栈(之后再压栈)
{
	if (!pages.empty())
	{
		int top_num = pages.top();
		pages.pop();
		if (top_num != x)
		{
			deleteExistPage(x);
			pages.push(top_num);
		}
	}
	else
	{
		return;
	}
}

void PageReplacement_LRU_stack::deleteBottom()//这个函数是删除栈底元素
{
	if (!pages.empty())
	{
		int page_size = pages.size();
		int top_num = pages.top();
		pages.pop();
		if (page_size != 1)  //这里是通过递归方法将除栈底元素以外其他元素先出栈再进栈
		{
			deleteBottom();
			pages.push(top_num);
		}
	}
	else
	{
		return;
	}
}
bool PageReplacement_LRU_stack::find(int x)
{
	bool find = false;
	if (pages.top() == 0)//表示cache没满
	{
		while((!pages.empty())&&(pages.top() == 0))
		{
			pages.pop();
		}
		int new_size = pages.size();
		deleteExistPage(x);
		if (pages.size() == new_size)//表示cache中没有页x
		{
			pages.push(x);
		}
		else                //cache已经有x,将x进入栈顶
		{
			find = true;
			pages.push(x);
		}
		while (pages.size() != page_num)//表示还有页没有进入cache中
		{
			pages.push(0);
		}
		return find;
	}
	deleteExistPage(x);
	if (pages.size() == page_num)//表示cache中没有页x
	{
		deleteBottom();   //将栈底元素移除,再将新元素进栈
		pages.push(x);
	}
	else                //cache已经有x,将x进入栈顶
	{
		find = true;
		pages.push(x);
	}

	return find;
}

void PageReplacement_LRU_stack::PageReplace(int count)
{
	int random;
	static int Page_Fault_count = 0;
	for (int i = 0; i < count; i++)
	{
		random = rand() % 50 + 1;
		std::cout << "input:" << random << std::endl;
		flag = find(random);
		print();
		if (flag == false)
		{
			Page_Fault_count++;
		}
	}
	double rate = (double)(Page_Fault_count) / (double)count;
	std::cout << "the rate of missing pages:" << rate << std::endl;
}

结果测试:

//main.cpp

#include<iostream>
using namespace std;

#include"PageReplacement_LRU_count.h"
#include"PageReplacement_LRU_stack.h"
#include<list>


void LRU_count()
{
	PageReplacement_LRU_count pages(3);

	pages.print();
	pages.PageReplace(5000);
}
void LRU_stack()
{
	PageReplacement_LRU_stack pages(3);

	pages.print();
	pages.PageReplace(5000);
}
int main()
{

	LRU_count();
	LRU_stack();

	return 0;
}

LRU_count:
内存容量为3块:
在这里插入图片描述
内存容量为4块:
在这里插入图片描述
LRU_stack:
内存容量为3块:
在这里插入图片描述
内存容量为4块:
在这里插入图片描述
