FPGA纯verilog编解码CameraLink视频
本文详细描述了FPGA纯verilog实现CameraLink视频接收和发送的实现设计方案，目的在于验证CameraLink解码模块和编码模块的正确性，思路是这样的，由于项目之处没有CameraLink相机，但又必须验证关键的CameraLink解码模块和编码模块，所以做了这样一个巧妙的设计：

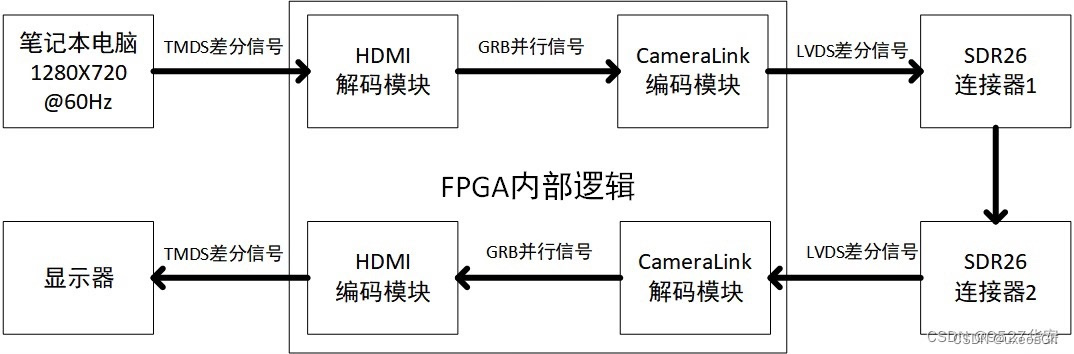

先采集HDMI输入视频，经HDMI解码模块解为RGB数据后送入CameraLink编码模块，出来的就是CameraLink的LVDS差分视频信号了，再把这个信号通过CameraLink视频输出接口回环到CameraLink视频输入接口，这样FPGA又接受到了CameraLink的LVDS差分视频信号了，再把这个信号送入CameraLink解码模块，解为RGB视频，最后经过HDMI编码模块输出显示器显示；如此一来，输入和输出都是HDMI视频，却同时验证了CameraLink解码模块和编码模块，却输出效果可通过显示器直观查看，可谓相当精巧的方案

FPGA纯verilog编解码CameraLink视频

摘要：本文旨在探讨FPGA纯verilog实现CameraLink视频接收和发送的实现设计方案。由于项目中没有CameraLink相机，但需要验证CameraLink解码模块和编码模块的正确性，本文通过巧妙地设计实验方案来解决这一问题。具体而言，通过采集HDMI输入视频，并经过HDMI解码模块解码为RGB数据后，将其输入CameraLink编码模块，生成CameraLink的LVDS差分视频信号。将该信号通过CameraLink视频输出接口回环到CameraLink视频输入接口，以实现FPGA对CameraLink的LVDS差分视频信号的接收。再将该信号输入CameraLink解码模块，解码为RGB视频，最终通过HDMI编码模块输出到显示器进行观察。通过这种方案，既验证了CameraLink解码模块和编码模块的正确性，又能通过显示器直观查看输出效果。

关键词：FPGA、verilog、CameraLink、编码、解码、HDMI、数据传输

1. 引言
CameraLink是一种用于高速视频、图像传输和数据通信的接口标准，广泛应用于工业摄像机等领域。为了验证CameraLink解码模块和编码模块的正确性，本文通过FPGA纯verilog编写实现了CameraLink视频接收和发送的设计方案。

2. 设计思路
由于项目中没有CameraLink相机，为了验证解码模块和编码模块的正确性，本文采用了以下设计思路：
2.1 HDMI输入视频采集
首先，通过FPGA采集HDMI输入视频信号，将其作为验证的来源。这里使用HDMI解码模块对输入视频进行解码，以获取RGB数据。

2.2 CameraLink编码
将解码后的RGB数据作为输入，通过纯verilog编写的CameraLink编码模块进行编码，生成CameraLink的LVDS差分视频信号。

2.3 CameraLink视频输出回环
将编码后的CameraLink信号通过CameraLink视频输出接口回环到CameraLink视频输入接口。这样，FPGA又接收到了CameraLink的LVDS差分视频信号。

2.4 CameraLink解码
将回环接收到的CameraLink信号输入纯verilog编写的CameraLink解码模块，解码为RGB视频。

2.5 HDMI编码和输出
最后，将解码后的RGB视频通过HDMI编码模块进行编码，并输出到显示器进行观察。通过显示器直观查看输出效果，用于验证CameraLink解码模块和编码模块的正确性。

3. 设计实现
通过上述设计思路，我们可以实现FPGA纯verilog编解码CameraLink视频的设计方案。具体的设计实现细节可以参考[1]。

4. 结论
本文详细描述了FPGA纯verilog实现CameraLink视频接收和发送的设计方案。通过巧妙地设计实验方案，我们成功地验证了CameraLink解码模块和编码模块的正确性。采用HDMI输入视频作为验证来源，经过解码、编码、回环、再解码等步骤，最终通过显示器直观观察输出效果。本设计方案具有精巧和实用的特点，可以作为类似项目的参考和借鉴。
