FPGA采集CameraLink相机Full模式

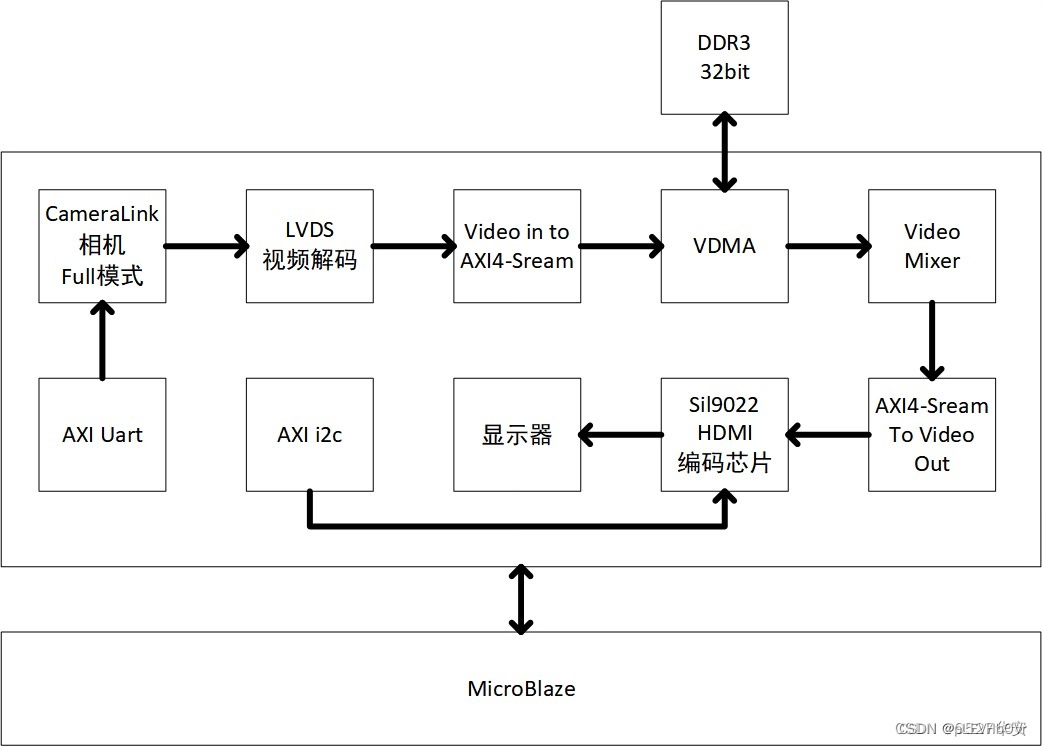

本文详细描述了FPGA采集CameraLink相机Full模式解码输出的实现设计方案，思路是这样的，CameraLink相机输入到FPGA板子，FPGA使用内部逻辑资源实现LVDS视频解码，解析出像素时钟、行同步信号、场同步信号、数据有效信号、以及像素数据，然后将视频转为Xilinx的AXI4-Sream的视频流，经VDMA送入DDR3缓存，然后读取出视频再经过AXI4-Sream to Video Out通过HDMI接口输出视频，这是Xilinx图像处理常用的套路，可谓相当精巧的方案

FPGA采集CameraLink相机Full模式下的解码输出实现设计方案

摘要：

本文详细描述了FPGA采集CameraLink相机Full模式解码输出的实现设计方案。该设计方案通过将CameraLink相机的输入连接至FPGA板子，并利用FPGA内部逻辑资源实现LVDS视频解码，解析出像素时钟、行同步信号、场同步信号、数据有效信号以及像素数据。随后，视频流会被转换为Xilinx的AXI4-Stream视频流，并通过VDMA传输到DDR3缓存中。最后，通过AXI4-Stream to Video Out接口，通过HDMI输出视频。该方案是Xilinx图像处理中常用的套路，具备高度精巧性。

介绍：

相机作为图像采集设备的重要组成部分，广泛应用于各行各业。在FPGA领域，利用FPGA来采集CameraLink相机Full模式的视频信号，并经过解码输出，是一项具有挑战性的任务。本文将从硬件设计的角度，详细描述这一过程中的关键步骤和设计方案。

1. FPGA实现LVDS视频解码

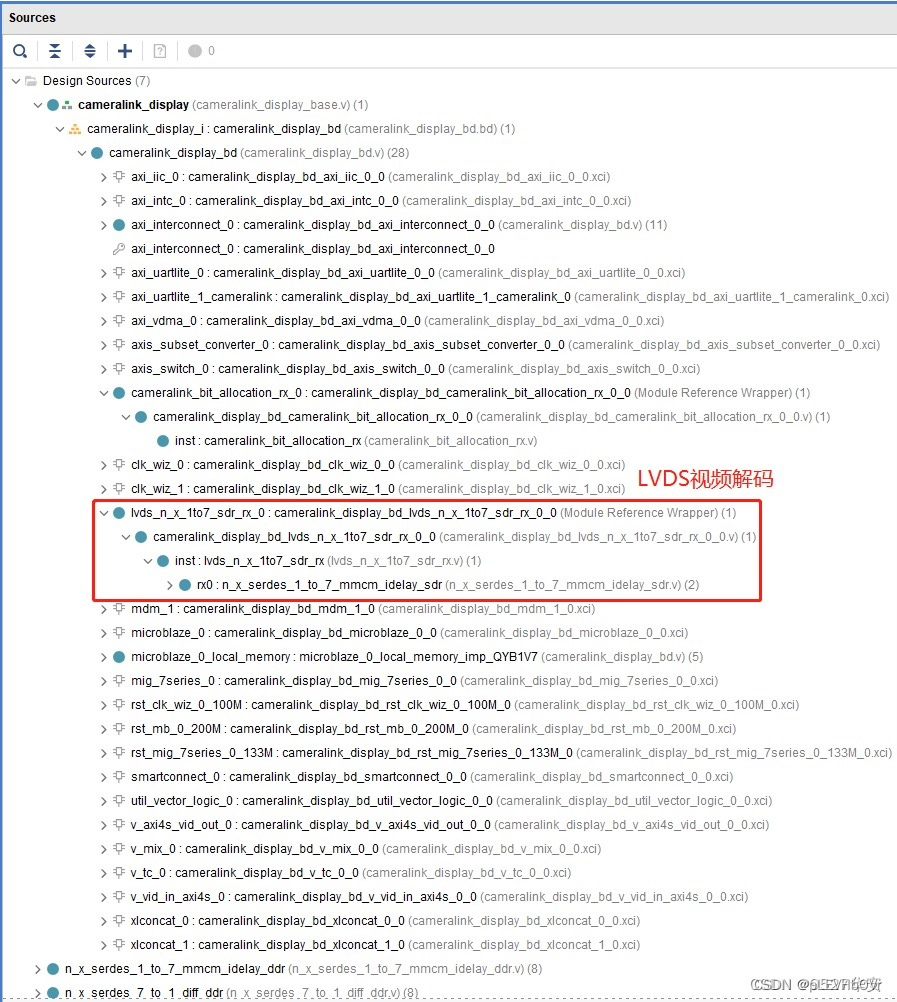

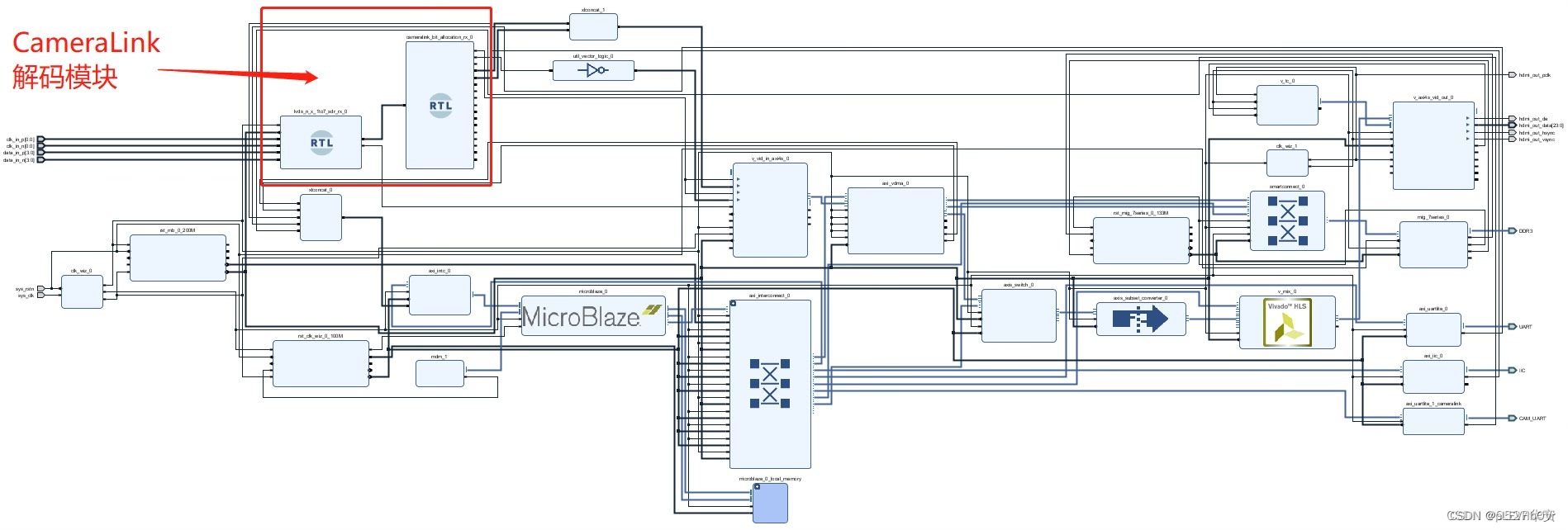

首先，将CameraLink相机的输出信号连接至FPGA板子。通过FPGA内部逻辑资源，实现对LVDS视频信号的解码。解码后，获得像素时钟、行同步信号、场同步信号、数据有效信号以及像素数据。这些信号对于后续的视频处理非常关键。

2. 视频流转换为AXI4-Stream格式

获得相机输出的视频信号后，需要将其转换为Xilinx的AXI4-Stream格式。这一步骤可以通过FPGA内部逻辑资源实现。AXI4-Stream是一种具有固定数据帧和信号标准的视频流协议。将视频信号转换为AXI4-Stream格式后，可以方便地进行后续的处理和传输。

3. 视频流传输到DDR3缓存

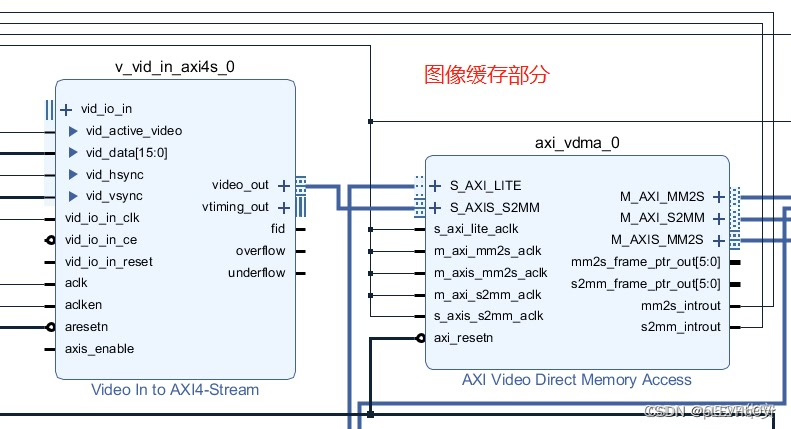

为了高效地处理视频流，需要将其传输到DDR3缓存中。这一步骤可以通过使用VDMA（Video Direct Memory Access）模块实现。VDMA模块能够将视频流直接传输到DDR3缓存中，从而减轻FPGA的负担，提高整体性能。

4. 通过HDMI输出视频

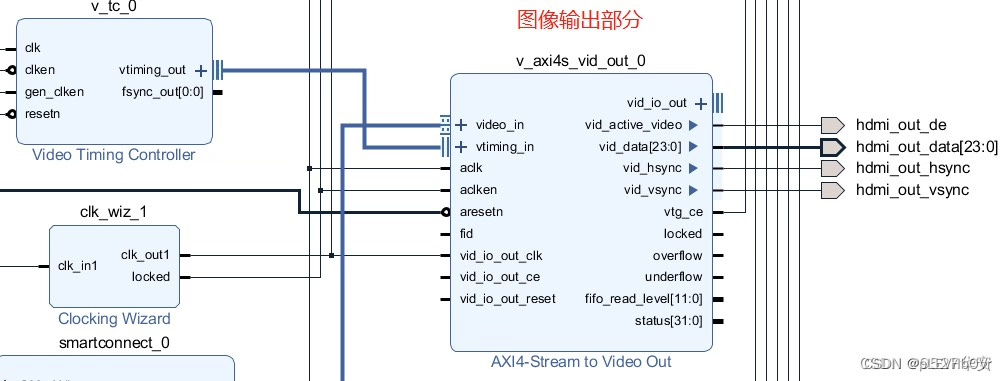

最后，通过使用AXI4-Stream to Video Out接口，将DDR3缓存中的视频数据传输至HDMI输出接口。这一步骤可以实现将处理后的视频信号展示到外部显示器上。HDMI接口是常见的视频输出接口，具有广泛的兼容性和易用性。

总结：

通过本文所描述的FPGA采集CameraLink相机Full模式解码输出的实现设计方案，可以实现高效且精准地从CameraLink相机中采集视频信号，并通过FPGA进行解码处理和输出。该方案利用了FPGA的内部逻辑资源，实现了LVDS视频解码、AXI4-Stream视频流转换、VDMA视频流传输以及HDMI视频输出等关键步骤。通过以上步骤的有机组合，可以实现对CameraLink相机Full模式下的视频信号进行高质量的采集和处理。

参考链接：

详细设计文档参考链接：[链接已删除]

注意：本文所提供的链接可能不再有效，请读者自行搜索相关资料获取更多信息。本文仅对FPGA采集CameraLink相机Full模式下的解码输出实现设计方案进行了描述，并未涉及具体代码实现和参考文献。
