基于PiflowX构建MySQL和Postgres的Streaming ETL

说明：案例来自flink cdc官方。[[基于 Flink CDC 构建 MySQL 和 Postgres 的 Streaming ETL](基于 Flink CDC 构建 MySQL 和 Postgres 的 Streaming ETL — CDC Connectors for Apache Flink? documentation (ververica.github.io))]

这篇文章将演示如何基于PiflowX快速构建 MySQL和Postgres的流式ETL。本教程的演示都将在WEB画布中进行，只需拖拉拽，无需一行Java/Scala代码，也无需安装IDE。

案例背景

假设我们正在经营电子商务业务，商品和订单的数据存储在MySQL中，订单对应的物流信息存储在Postgres中。 对于订单表，为了方便进行分析，我们希望让它关联上其对应的商品和物流信息，构成一张宽表，并且实时把它写到ElasticSearch中。

接下来的内容将介绍如何使用 PiflowX 来实现这个需求，系统的整体架构如下图所示(图片来自原官方文章内容，PiflowX底层流程亦是如此)：
在这里插入图片描述

组件准备

演示场景组件使用官方提供的docker-compose的文件准备所需要的组件，由于笔记本资源有限，结果直接使用PiflowX的ShowChangelog组件打印在控制台，elasticsearch和kibana组件就去除了。

version: '2.1'
services:
  postgres:
    image: debezium/example-postgres:1.1
    ports:
      - "5432:5432"
    environment:
      - POSTGRES_DB=postgres
      - POSTGRES_USER=postgres
      - POSTGRES_PASSWORD=postgres
  mysql:
    image: debezium/example-mysql:1.1
    ports:
      - "3306:3306"
    environment:
      - MYSQL_ROOT_PASSWORD=123456
      - MYSQL_USER=mysqluser
      - MYSQL_PASSWORD=mysqlpw

该Docker Compose中包含的容器有：

  • MySQL: 商品表products和订单表orders将存储在该数据库中， 这两张表将和 Postgres 数据库中的物流表shipments进行关联，得到一张包含更多信息的订单表 enriched_orders；

  • Postgres: 物流表shipments 将存储在该数据库中。

    Mysql中创建数据库和表 products，orders，并插入数据

-- MySQL
CREATE DATABASE mydb;
USE mydb;
CREATE TABLE products (
  id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
  name VARCHAR(255) NOT NULL,
  description VARCHAR(512)
);
ALTER TABLE products AUTO_INCREMENT = 101;

INSERT INTO products
VALUES (default,"scooter","Small 2-wheel scooter"),
       (default,"car battery","12V car battery"),
       (default,"12-pack drill bits","12-pack of drill bits with sizes ranging from #40 to #3"),
       (default,"hammer","12oz carpenter's hammer"),
       (default,"hammer","14oz carpenter's hammer"),
       (default,"hammer","16oz carpenter's hammer"),
       (default,"rocks","box of assorted rocks"),
       (default,"jacket","water resistent black wind breaker"),
       (default,"spare tire","24 inch spare tire");

CREATE TABLE orders (
  order_id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
  order_date DATETIME NOT NULL,
  customer_name VARCHAR(255) NOT NULL,
  price DECIMAL(10, 5) NOT NULL,
  product_id INTEGER NOT NULL,
  order_status BOOLEAN NOT NULL -- Whether order has been placed
) AUTO_INCREMENT = 10001;

INSERT INTO orders
VALUES (default, '2020-07-30 10:08:22', 'Jark', 50.50, 102, false),
       (default, '2020-07-30 10:11:09', 'Sally', 15.00, 105, false),
       (default, '2020-07-30 12:00:30', 'Edward', 25.25, 106, false);

在Postgres数据库中准备数据

-- PG
CREATE TABLE shipments (
  shipment_id SERIAL NOT NULL PRIMARY KEY,
  order_id SERIAL NOT NULL,
  origin VARCHAR(255) NOT NULL,
  destination VARCHAR(255) NOT NULL,
  is_arrived BOOLEAN NOT NULL
);
ALTER SEQUENCE public.shipments_shipment_id_seq RESTART WITH 1001;
ALTER TABLE public.shipments REPLICA IDENTITY FULL;
INSERT INTO shipments
VALUES (default,10001,'Beijing','Shanghai',false),
       (default,10002,'Hangzhou','Shanghai',false),
       (default,10003,'Shanghai','Hangzhou',false);

使用PiflowX创建工作流

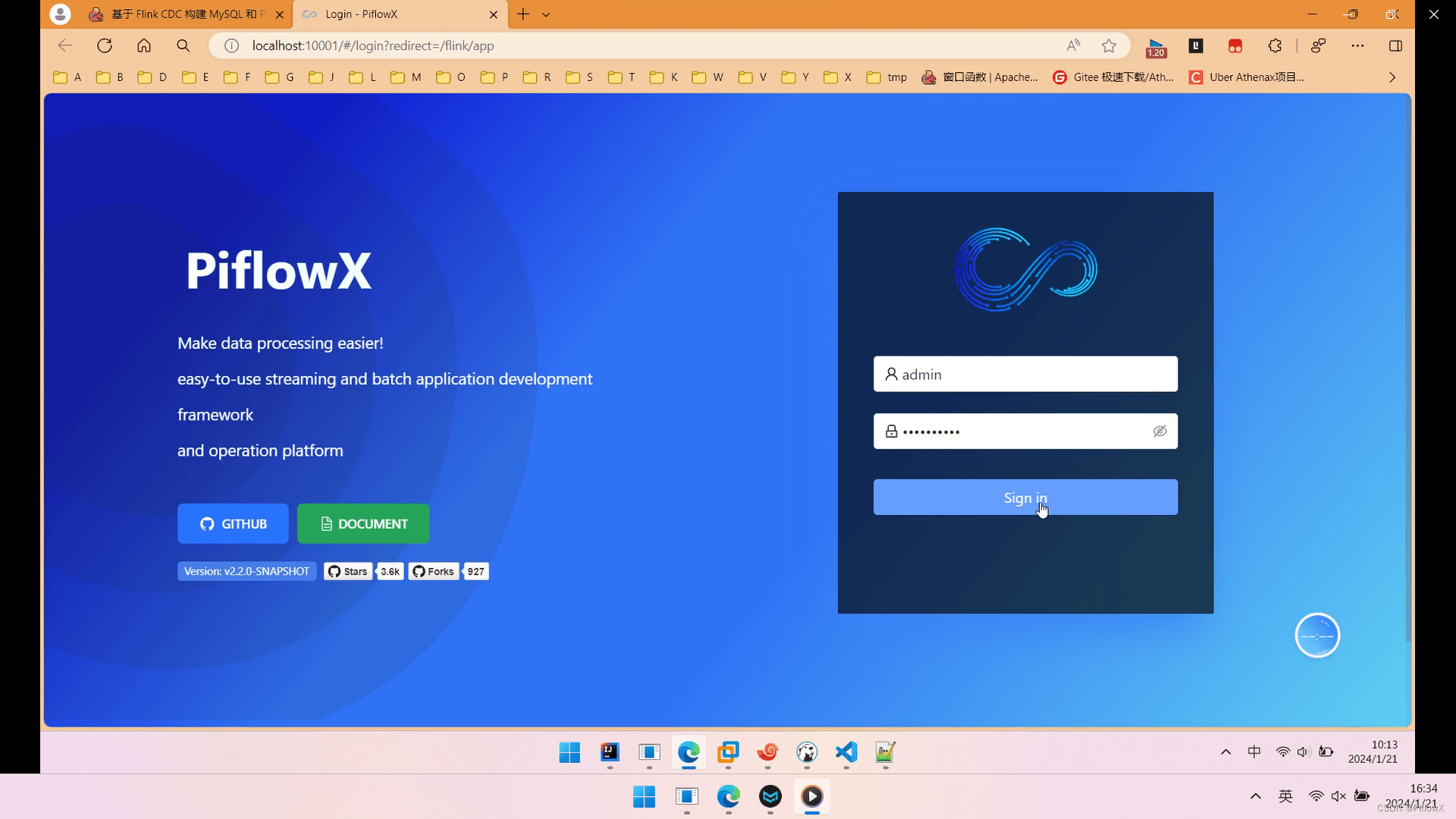

登录PiflowX系统
在这里插入图片描述

创建流水线任务

在这里插入图片描述

设计流水线任务

拖入MysqlCdC组件到画布中，命名为products，对应mysql数据库中的产品表products，填写节点参数。

在这里插入图片描述

products节点生成的flink sql如下：

  CREATE TABLE products (
    id INT,
    name STRING,
    description STRING,
    PRIMARY KEY (id) NOT ENFORCED
  ) WITH (
    'connector' = 'mysql-cdc',
    'hostname' = '192.168.186.102',
    'port' = '3306',
    'username' = 'root',
    'password' = '123456',
    'database-name' = 'mydb',
    'table-name' = 'products'
  );

再拖入一个MysqlCdC组件到画布中，命名为orders，对应mysql中的订单表orders，填写节点参数。

在这里插入图片描述

products节点生成的flink sql如下：

  CREATE TABLE orders (
   order_id INT,
   order_date TIMESTAMP(0),
   customer_name STRING,
   price DECIMAL(10, 5),
   product_id INT,
   order_status BOOLEAN,
   PRIMARY KEY (order_id) NOT ENFORCED
 ) WITH (
   'connector' = 'mysql-cdc',
   'hostname' = '192.168.186.102',
   'port' = '3306',
   'username' = 'root',
   'password' = '123456',
   'database-name' = 'mydb',
   'table-name' = 'orders'
 );

拖入PostgresCdc组件，命名为shipments，对应PostgresSQL数据库中的物流表shipments。

在这里插入图片描述

shipments节点生成的flink sql如下：

  CREATE TABLE shipments (
   shipment_id INT,
   order_id INT,
   origin STRING,
   destination STRING,
   is_arrived BOOLEAN,
   PRIMARY KEY (shipment_id) NOT ENFORCED
 ) WITH (
   'connector' = 'postgres-cdc',
   'hostname' = '192.168.186.102',
   'port' = '5432',
   'username' = 'postgres',
   'password' = 'postgres',
   'database-name' = 'postgres',
   'schema-name' = 'public',
   'table-name' = 'shipments',
   'slot.name' = 'flink'
 );

到此，我们使用SqlQuery组件，实现我们需要的Streaming ETL。

在这里插入图片描述

加工逻辑如图所示，我们使用简单的join将3张表关联起来。

在这里插入图片描述

最后，拖入ShowChangelog组件，方便我们查看数据。最终工作流如图所示。点击运行按钮，提交任务到flink。

在这里插入图片描述

进入flink web ui,查看运行任务。

在这里插入图片描述

查看控制台日志，可以看到加工后的宽表数据成功打印出来。

在这里插入图片描述

接下来，我们执行增删改的操作，看看flink能够实时捕获到数据库变更。

在MySQL的orders表中插入一条数据：

--MySQL
INSERT INTO orders
VALUES (default, '2020-07-30 15:22:00', 'Jark', 29.71, 104, false);

在Postgres的shipment表中插入一条数据:

--PG
INSERT INTO shipments
VALUES (default,10004,'Shanghai','Beijing',false);

再来观察flink控制台输出：
在这里插入图片描述

可以看到，控制台成功的将新增后的记录，实时捕获并更新。删除和更新就不截图说明了，完整演示可以观看下方视频
