基于正点原子mini开发板STM32F103RC系列的蓝牙温度计

利用正点原子mini开发板STM32F103RC系列,通过STM32进行环境温度数据的捕获,并借助蓝牙模块CH-06将数据传输至手机,从而实现对环境温度的实时监测。

程序是手机或电脑向单片机发送 “1”即可显示返回的温度。

其他方面可自行修改,程序简单易懂。可随便修改,比如可以不发送“1”,直接修改程实时循环发送温度。

基于正点原子STM32F103RC系列的迷你开发板

用到模块   正点原子LCD模块,DS18B20,HC-06

安卓/苹果/笔记本-显示STM32返回温度:

本节主要分享的是三个平台的如何接受到stm32发送过来的温度。

 笔记本蓝牙显示32返回的温度:

首先是打开“蓝牙串口调试配套软件加控件”的文件夹

如果出现打不开,显示缺少MSCOMM32.OCX等文件就点击“串口的控件安装方法”这个文本按照里面的要求把MSCOMM32.OCX安装到指定为止即可。

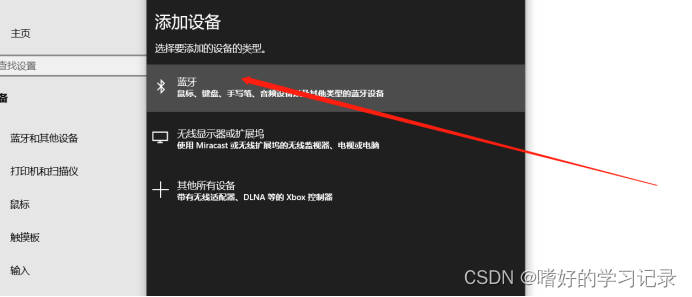

实际需要用情况是这样的,我笔记本有蓝牙,HC06连着单片机。我需要用电脑上的串口助手,来接受HC-06传出的数据而我一开始用电脑配对蓝牙时候,电脑管理器里面有HC06,但是没有COM口显示。后来折腾了半天,才发现,需要自己给手动添加HC06,电脑才会分配COM口,正确的流程步骤如下:





配置好这些东西就可以用,笔记本的蓝牙调试软件了。

 安卓手机蓝牙显示32返回的温度:

这里用的是安卓的蓝牙串口调试和下载

下面是教程和使用方法

当然并不局限于这个软件,只要可以用蓝牙串口调试处理的都可以用

苹果手机蓝牙显示32返回的温度:

首先是在应用商店下载蓝牙串口调试软件。

这里用的是FeasyBlue这个蓝牙串口调试软件,这个软件我也是翻了好久尝试了好多软件才推荐这个软件比较好用。下面是它的使用方法和教程

首先是下载这个软件,在苹果的应用商店搜索FeasyBlue

 蓝牙串口调试助手的控件:

那什么是蓝牙控件呢?

在硬件方面,蓝牙控件可能是蓝牙模块或芯片,它允许设备与其他蓝牙设备进行通信。这些控件通常嵌入在设备中,以提供蓝牙连接的能力,比如蓝牙耳机、蓝牙键盘、或类似的设备。

在软件方面,"蓝牙控件"可能指的是用于管理和配置蓝牙功能的应用程序或系统设置。这可能包括连接其他蓝牙设备、管理配对关系、调整蓝牙设置等功能的界面。

那为什么要安装以及有什么用?

说白了,就是有些电脑安装蓝牙调试的时候,用不了调试软件,显示缺少“MSCOMM32.OCX控件”。为此可头疼死我了,所以我就给大家都分享一下。下载链接放在下面了,全部免费。

安装方法:

首先下载mscomm32.ocx,解压复制放在C:WindowsSysWOW64 目录下;

 然后以管理员方式运行cmd

输入regsvr32 %windir%SysWOW64mscomm32.ocx

就可以了

蓝牙控件和调试软件下载链接:https://download.csdn.net/download/qq3400742771/87640275?spm=1001.2014.3001.5503

IO口/引脚:

PA0-------接温度传感器

PA2-------接蓝牙模块

PA3-------接蓝牙模块

蓝牙温度计程序:

main.c
#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "ds18b20.h"
//#include <stdio.h>
void My_USART2_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStrue;
    USART_InitTypeDef USART_InitStrue;
    NVIC_InitTypeDef NVIC_InitStrue;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//GPIO端口使能
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//串口端口使能

    GPIO_InitStrue.GPIO_Mode=GPIO_Mode_AF_PP;
    GPIO_InitStrue.GPIO_Pin=GPIO_Pin_2;
    GPIO_InitStrue.GPIO_Speed=GPIO_Speed_10MHz;
    GPIO_Init(GPIOA,&GPIO_InitStrue);

    GPIO_InitStrue.GPIO_Mode=GPIO_Mode_IN_FLOATING;
    GPIO_InitStrue.GPIO_Pin=GPIO_Pin_3;
    GPIO_InitStrue.GPIO_Speed=GPIO_Speed_10MHz;
    GPIO_Init(GPIOA,&GPIO_InitStrue);

    //USART_InitStrue. = 9600;
		USART_InitStrue.USART_BaudRate=9600;
    USART_InitStrue.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
    USART_InitStrue.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;
    USART_InitStrue.USART_Parity=USART_Parity_No;
    USART_InitStrue.USART_StopBits=USART_StopBits_1;
    USART_InitStrue.USART_WordLength=USART_WordLength_8b;

    USART_Init(USART2,&USART_InitStrue);

    USART_Cmd(USART2,ENABLE);					//使能串口2

    USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);//开启接收中断

    NVIC_InitStrue.NVIC_IRQChannel=USART2_IRQn;
    NVIC_InitStrue.NVIC_IRQChannelCmd=ENABLE;
    NVIC_InitStrue.NVIC_IRQChannelPreemptionPriority=0;
    NVIC_InitStrue.NVIC_IRQChannelSubPriority=1;
    NVIC_Init(&NVIC_InitStrue);

}

u8 res;
void USART2_IRQHandler(void)
{

     if(USART_GetITStatus(USART2,USART_IT_RXNE)!=RESET)
 {
     res= USART_ReceiveData(USART2);
			//USART_SendData(USART2,res); //让蓝牙在返回自己发送的值
  }
}
 int main(void)
 {
	u8 t=0,i1;
		char a[7]={'1','2','3','.','5','6','7'};//利用数组返回温度
	short temperature;
	delay_init();	    	 //延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	LCD_Init();
 	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"Mini STM32");
	LCD_ShowString(60,70,200,16,16,"DS18B20 TEST");
	LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(60,110,200,16,16,"2014/3/12");
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //NVIC中断分组2:2位抢占优先级   2位响应优先级
	//uart_init(115200);
	My_USART2_Init();
 	while(DS18B20_Init())	//DS18B20初始化
	{
		LCD_ShowString(60,130,200,16,16,"DS18B20 Error");
		delay_ms(200);
		LCD_Fill(60,130,239,130+16,WHITE);
 		delay_ms(200);
	}
	LCD_ShowString(60,130,200,16,16,"DS18B20 OK");
	POINT_COLOR=BLUE;//设置字体为蓝色
 	LCD_ShowString(60,150,200,16,16,"Temp:   . C");
	while(1)
	{
 		if(t%10==0)//每100ms读取一次
		{
			temperature=DS18B20_Get_Temp();
			if(temperature<0)
			{
				LCD_ShowChar(60+40,150,'-',16,0);			//显示负号
				temperature=-temperature;					//转为正数
			}else LCD_ShowChar(60+40,150,' ',16,0);			//去掉负号
			LCD_ShowNum(60+40+8,150,temperature/10,2,16);	//显示正数部分
   			LCD_ShowNum(60+40+32,150,temperature%10,1,16);	//显示小数部分
			a[1]=temperature/100+'0';//把温度值以字符的方式赋给数组
			a[2]=temperature/10%10+'0';//把温度值以字符的方式赋给数组
			a[4]=temperature%10+'0';//把温度值以字符的方式赋给数组
		}
	 	delay_ms(10);
		t++;
		if(t==20)
		{
			t=0;
			LED0=!LED0;
		}
		if(res==a[0])
			{
				for(i1=1;i1<5;i1++)//1 2 3 4  四个字符数组
				{
				USART_SendData(USART2,a[i1]);
				while(USART_GetFlagStatus(USART2,USART_FLAG_TC)!=SET);
				}
				res=0x01;//把值复位防止反复发送
			}
	}
}

/*该程序存在很多完善的空间  例如如果是负值的话该如何让手机接收的数据正确*/
led.c
#include "led.h"


//初始化PB5和PE5为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);	 //使能PA,PD端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;				 //LED0-->PA.8 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根据设定参数初始化GPIOA.8
 GPIO_SetBits(GPIOA,GPIO_Pin_8);						 //PA.8 输出高

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	    		 //LED1-->PD.2 端口配置, 推挽输出
 GPIO_Init(GPIOD, &GPIO_InitStructure);	  				 //推挽输出 ,IO口速度为50MHz
 GPIO_SetBits(GPIOD,GPIO_Pin_2); 						 //PD.2 输出高
}

led.h
#ifndef __LED_H
#define __LED_H

#define LED0 PAout(8)	// PA8
#define LED1 PDout(2)	// PD2

void LED_Init(void);//初始化


#endif
DS18B20.c
#include "ds18b20.h"
#include "delay.h"


//复位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); //SET PA0 OUTPUT
    DS18B20_DQ_OUT=0; //拉低DQ
    delay_us(750);    //拉低750us
    DS18B20_DQ_OUT=1; //DQ=1
	delay_us(15);     //15US
}
//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;
	DS18B20_IO_IN();//SET PA0 INPUT
    while (DS18B20_DQ_IN&&retry<200)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=200)return 1;
	else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}
//从DS18B20读取一个位
//返回值:1/0
u8 DS18B20_Read_Bit(void) 			 // read one bit
{
    u8 data;
	DS18B20_IO_OUT();//SET PA0 OUTPUT
    DS18B20_DQ_OUT=0;
	delay_us(2);
    DS18B20_DQ_OUT=1;
	DS18B20_IO_IN();//SET PA0 INPUT
	delay_us(12);
	if(DS18B20_DQ_IN)data=1;
    else data=0;
    delay_us(50);
    return data;
}
//从DS18B20读取一个字节
//返回值:读到的数据
u8 DS18B20_Read_Byte(void)    // read one byte
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}
//写一个字节到DS18B20
//dat:要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;
	DS18B20_IO_OUT();//SET PA0 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;// Write 0
            delay_us(60);
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}
//开始温度转换
void DS18B20_Start(void)// ds1820 start convert
{
    DS18B20_Rst();
	DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0x44);// convert
}
//初始化DS18B20的IO口 DQ 同时检测DS的存在
//返回1:不存在
//返回0:存在
u8 DS18B20_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //使能PORTA口时钟

 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				//PORTA0 推挽输出
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);

 	GPIO_SetBits(GPIOA,GPIO_Pin_0);    //输出1

	DS18B20_Rst();

	return DS18B20_Check();
}
//从ds18b20得到温度值
//精度:0.1C
//返回值:温度值 (-550~1250)
short DS18B20_Get_Temp(void)
{
    u8 temp;
    u8 TL,TH;
	short tem;
    DS18B20_Start ();                    // ds1820 start convert
    DS18B20_Rst();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0xbe);// convert
    TL=DS18B20_Read_Byte(); // LSB
    TH=DS18B20_Read_Byte(); // MSB

    if(TH>7)
    {
        TH=~TH;
        TL=~TL;
        temp=0;//温度为负
    }else temp=1;//温度为正
    tem=TH; //获得高八位
    tem<<=8;
    tem+=TL;//获得底八位
    tem=(float)tem*0.625;//转换
	if(temp)return tem; //返回温度值
	else return -tem;
}

DS18B20.h
#ifndef __DS18B20_H
#define __DS18B20_H
#include "sys.h"


//IO方向设置
#define DS18B20_IO_IN()  {GPIOA->CRL&=0XFFFFFFF0;GPIOA->CRL|=8<<0;}
#define DS18B20_IO_OUT() {GPIOA->CRL&=0XFFFFFFF0;GPIOA->CRL|=3<<0;}
IO操作函数
#define	DS18B20_DQ_OUT PAout(0) //数据端口	PA0
#define	DS18B20_DQ_IN  PAin(0)  //数据端口	PA0

u8 DS18B20_Init(void);			//初始化DS18B20
short DS18B20_Get_Temp(void);	//获取温度
void DS18B20_Start(void);		//开始温度转换
void DS18B20_Write_Byte(u8 dat);//写入一个字节
u8 DS18B20_Read_Byte(void);		//读出一个字节
u8 DS18B20_Read_Bit(void);		//读出一个位
u8 DS18B20_Check(void);			//检测是否存在DS18B20
void DS18B20_Rst(void);			//复位DS18B20
#endif















下载链接:

 本章节所有内容全布开源和免费,并提供两个下载渠道。

CSDN:

阿里云盘:

CSDN---蓝牙控件和调试软件:https://download.csdn.net/download/qq3400742771/87640275?spm=1001.2014.3001.5503
